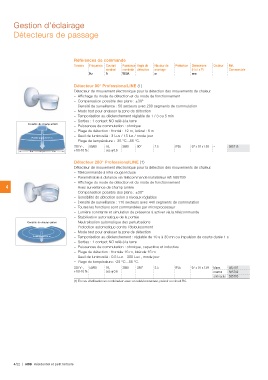

Page 336 - Residentiel

Gestion d'éclairage
Détecteurs de passage

Références de commande

Tension Fréquence Courant Puissance Angle de Hauteur de Protection Dimensions Couleur Réf.
nominal nominale détection montage (H x l x P) Commerciale
W/VA m mm
Hz A

Détecteur 90° ProfessionalLINE (1)

Détecteur de mouvement électronique pour la détection des mouvements de chaleur.
– Affichage du mode de détection et du mode de fonctionnement
– Compensation possible des plans : ±30°
– Densité de surveillance : 50 secteurs avec 200 segments de commutation
– Mode test pour analyser la zone de détection
– Temporisation au déclenchement réglable de 1 / 3 ou 5 min
– Sorties : 1 contact NO relié à la terre

Contrôle de champ arrière – Puissances de commutation : ohmique
Portée jusqu'à 12 m – Plage de détection : frontal : 12 m, latéral : 6 m
– Seuil de luminosité : 3 Lux / 15 lux / mode jour
6m 6m – Plage de température : -25 °C...55 °C.

230 V~, 50/60 16, 3680 90° 2.5 IP55 97 x 97 x 159 – 585715
+10/-10 % cos φ 0.6

Détecteur 280° ProfessionalLINE (1)

Détecteur de mouvement électronique pour la détection des mouvements de chaleur.

– Télécommande à infra rouge incluse

– Paramétrable à distance via télécommande installateur réf: 585759

– Affichage du mode de détection et du mode de fonctionnement

4 – Avec surveillance de champ arrière

– Compensation possible des plans : ±30°

– Sensibilité de détection selon 3 niveaux réglables

– Densité de surveillance : 110 secteurs avec 440 segments de commutation

– Toutes les fonctions sont commandées par microprocesseur

– Lumière constante et simulation de présence à activer via la télécommande

– Stabilisation automatique de la portée

Contrôle de champ arrière – Neutralisation automatique des perturbations

– Protection automatique contre l'éblouissement

– Mode test pour analyser la zone de détection

Portée jusqu'à 16 m – Temporisation au déclenchement : réglable de 10 s à 30 mn ou impulsion de courte durée 1 s

– Sorties : 1 contact NO relié à la terre

– Puissances de commutation : ohmique, capacitive et inductive

– Plage de détection : frontale 16 m, latérale 16 m

– Seuil de luminosité : 0.5 Lux - 300 Lux , mode jour

– Plage de température: -25 °C...55 °C.

230 V~, 50/60 16, 3680 280° 2.5 IP55 97 x 97 x 159 blanc 585701
+10/-10 % cos φ 0.6 marron 585702
anthracite 585703

(1) En cas d'utilisation en combinaison avec un relais/contacteur, prévoir un circuit RC.

4/22 | ABB Résidentiel et petit tertiaire
