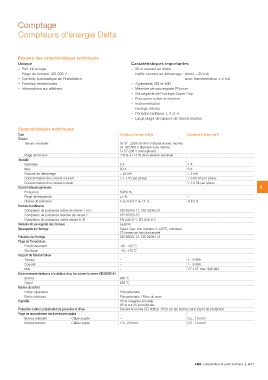

Comptage
Compteurs d'énergie Delta

Résumé des caractéristiques techniques Caractéristiques importantes
Unique – 80 A courant en direct
– Port infrarouge – Faible courant au démarrage : direct = 20 mA
– Plage de tension 100-500 V
– Contrôle automatique de l'installation avec transformateur = 2 mA
– Fonction entrée/sortie – Agréments CEI et MID
– Informations sur afficheur. – Mémoire de sauvegarde EEprom
– Sauvegarde de l'horloge Super Cap
– Puissance active et réactive
– Instrumentation
– Horloge interne
– Périodes tarifaires 1, 2 et 4
– Large plage de rapport de transformation.

Caractéristiques techniques

Type Compteur à lecture directe Compteur à lecture via TI
Tension

Tension nominale 3x 57...288/100-500 V (triphasé avec neutre)
Plage de tension 3x 100-500 V (triphasé sans neutre)
1x 57-288 V (monophasé)

-20 % à +15 % de la tension nominale

Intensité

Nominale 5A 1A

Max. 80 A 6A
Courant de démarrage < 20 mA < 2 mA

Consommation des circuits courant < 1.1 VA par phase < 0.05 VA par phase

Consommation des circuits tension – < 1.0 VA par phase

Caractéristiques générales 4

Fréquence 50/60 Hz –
Plage de fréquence ±5 %

Classe de précision A ou B (CI.2 ou CI.1) B (CI.1)

Normes de référence

Compteurs de puissance active de classe 1 et 2 CEI 62052-11, CEI 62053-21
Compteurs de puissance réactive de classe 2 CEI 62053-23
Compteurs de puissance active classe A, B EN 50470-1, EN 50470-3

Mémoire de sauvegarde des données EEprom

Sauvegarde de l'horloge Super Cap. Une semaine à +20°C, minimum
72 heures en fonctionnement
Précision de l'horloge
Plage de Température CEI 62052-21, CEI 62054-21

Fonctionnement -40...+55 ˚C

Stockage -40...+70 ˚C

Rapport de transformation

Tension – 1 - 9 999
Courant – 1 - 9 999

Max. – CT x VT max. 999 999

Environnement résistance à la chaleur et au feu suivant la norme CEI 60695-2-1

Bornes 960 ˚C
Capot 650 ˚C

Matière du boîtier

Partie supérieure Polycarbonate

Partie inférieure Polycarbonate / Fibre de verre

Humidité 75 % moyenne annuelle
Protection contre la pénétration de poussière et d'eau 95 % sur 30 jours/année

Suivant la norme CEI 60529 : IP20 sur les bornes sans capot de protection

Plage de raccordement des bornes principales

Bornes intensité Câble souple – 0.5...10 mm²

Bornes tension Câble souple 1.0...25 mm² 0.5...10 mm²

ABB Résidentiel et petit tertiaire | 4/17
