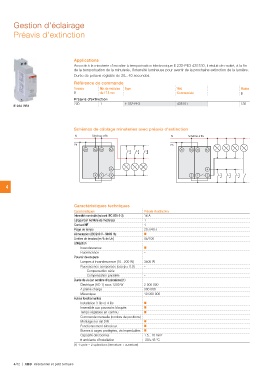

Gestion d'éclairage
Préavis d'extinction

Applications
Associé à la minuterie d'escalier à temporisation électronique E 232-PE3 435150, il réduit de moitié, à la fin
de la temporisation de la minuterie, l'intensité lumineuse pour avertir de la prochaine extinction de la lumière.

Durée de préavis réglable de 20...40 secondes.

Référence de commande

Tension Nb. de modules Type Réf. Masse
V de 17.5 mm Commerciale g

E 232 PE3 Préavis d'extinction E 232-PE3 435151 130
230 1

Schémas de câblage minuteries avec préavis d'extinction

N Schémas 3 fils N Schémas 4 fils

Ph Ph
A1 A2 A1 A2 A1 A2 A1 A2

21 4 21 4
2 2

4

Caractéristiques techniques

Caractéristiques Préavis d'extinction
Intensité nominale (suivant IEC 669-2-3) 16 A
Largeur (en nombre de modules) 1
Contact NF 1

Plage de temps 20 s/40 s
Alimentation 230/240 V - 50/60 Hz ■
Limites de tension (en % de Un) 85/106
Utilisation
■
Incandescence –
Fluorescence
Pouvoir de coupure 3500 W
Lampes à incandescence (10...200 W) –
Fluorescence compensée (cos ϕ = 0.9) –

Compensation série

Compensation parallèle –
Durée de vie (en nombre d'opérations) (1)
2 000 000
Électrique (AC-1) sous 1200 W 300 000
A pleine charge 10 000 000
Mécanique
Autres fonctionnalités ■
Installation 3 fils et 4 fils ■
Insensible aux poussoirs bloqués ■
Temps réglables en continu –
Commande manuelle (nombre de positions) ■
Montage sur rail DIN ■
Fonctionnement silencieux ■
Bornes à cages protégées, vis imperdables 1.5...10 mm²
Capacité des bornes -20/+45 °C
θ ambiante d'installation

(1) 1 cycle = 2 opérations (fermeture + ouverture)

4/42 | ABB Résidentiel et petit tertiaire
