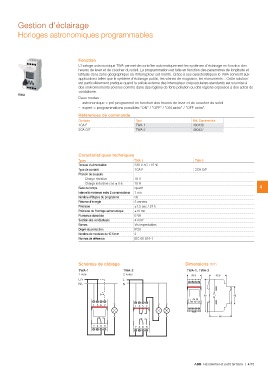

Gestion d'éclairage
Horloges astronomiques programmables

TWA Fonction

L'horloge astronomique TWA permet de contrôler automatiquement les systèmes d'éclairage en fonction des
heures de lever et de coucher du soleil. La programmation est faite en fonction des paramètres de longitude et
latitude de la zone géographique où l'interrupteur est monté. Grâce à ses caractéristiques le TWA convient aux
applications telles que le système d'éclairage public, les vitrines de magasins, les monuments... Cette solution
est particulièrement pratique quand la cellule externe des interrupteur crépusculaires standards est soumise à
des environnements sévères comme dans des régions de forte pollution ou des régions exposées à des actes de
vandalisme.

Deux modes :
– astronomique = pré-programmé en fonction des heures de lever et de coucher du soleil
– expert = programmations possibles "ON" / "OFF" / "ON astro" / "OFF astro".

Références de commande Type Réf. Commerciale
TWA-1 460436
Contacts TWA-2 460437
1CA F
2CA O/F

Caractéristiques techniques

Types TWA-1 TWA-2
Tension d'alimentation 230 V AC +15 % 2CA O/F

Type de contact 1CA F

Pouvoir de coupure

Charge résistive 16 A

Charge inductive cos φ 0.6 10 A 4

Base de temps quartz

Intervalle minimum entre 2 commutations 1 mn

Nombre d'étapes du programme 56

Réserve d'énergie 5 années

Précision ±1.5 sec / 24 h

Précision de l'horloge astronomique ±10 mn

Puissance absorbée 6 VA

Section des conducteurs 4 mm²

Bornes Vis imperdables

Degré de protection IP20

Nombre de modules de 17.5 mm 2

Normes de référence IEC 60 634-1

Schémas de câblage Dimensions mm

TWA-1 TWA-2 TWA-1, TWA-2 43.8
1 voie 2 voies
35.8
L/+ L
N/- N 13 5 7

85 45

1 35 7 1 35 7 24 6 8
2 46 8 2 46 8
60
