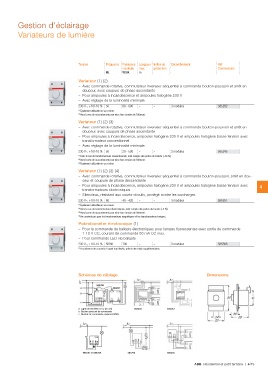

Gestion d'éclairage
Variateurs de lumière

Tension Fréquence Puissance Longueur Indice de Encombrement Réf.
Commerciale
nominale max. protection

Hz W/VA m

Variateur (1) (2)

– Avec commande rotative, commutateur inverseur séquentiel à commande bouton-poussoir et arrêt en
douceur, avec coupure de phase ascendante

– Pour ampoules à incandescence et ampoules halogène 230 V
– Avec réglage de la luminosité minimale

230 V~, +10/-10 % 50 60 - 600 – – 3 modules 585282

1) Également utilisable en va et vient.
2) Avec borne de raccordement pour mise hors tension de l´élément.

Variateur (1) (2) (3)

– Avec commande rotative, commutateur inverseur séquentiel à commande bouton-poussoir et arrêt en
douceur, avec coupure de phase ascendante

– Pour ampoules à incandescence, ampoules halogène 230 V et ampoules halogène basse tension avec
transformateur conventionnel

– Avec réglage de la luminosité minimale

230 V~, +10/-10 % 50 20 - 500 – – 3 modules 585245

1) Dans le cas de transformateurs conventionnels, tenir compte des pertes de transfo (~20 %).
2) Avec borne de raccordement pour mise hors tension de l´élément.
3) Également utilisable en va et vient.

Variateur (1) (2) (3) (4)

– Avec commande rotative, commutateur inverseur séquentiel à commande bouton-poussoir, arrêt en dou- 4
ceur et coupure de phase descendante

– Pour ampoules à incandescence, ampoules halogène 230 V et ampoules halogène basse tension avec
transformateurs électroniques

– Silencieux, résistant aux courts-circuits, protégé contre les surcharges

230 V~, +10/-10 % 50 40 - 420 – – 3 modules 585251

1) Également utilisable en va et vient.
2) Dans le cas de transformateurs électroniques, tenir compte des pertes de transfo (~5 %).
3) Avec borne de raccordement pour mise hors tension de l´élément.
4) Ne convient pas pour les transformateurs magnétiques et les transformateurs toriques.

Potentiomètre électronique (1)

– Pour la commande de ballasts électroniques pour lampes fluorescentes avec sortie de commande
1-10 V CC, courant de commande 50 mA CC max.

– Pour commande LED via ballasts

230 V~, +10/-10 % 50/60 700 – – 3 modules 585366

1) En présence de courants d'appel trop élevés, prévoir des relais supplémentaires.

Schémas de câblage Dimensions

585296

585297

a Ligne de données RJ12 (25 cm) 585283 585283
b Bouton poussoir de commande
c Module de commande optionnel (KNX)

585282 et 585245 585296 585366

ABB Résidentiel et petit tertiaire | 4/49
