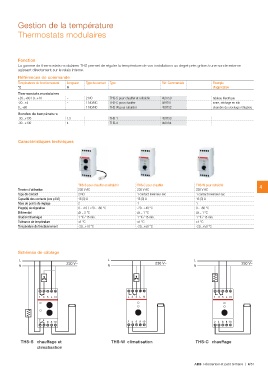

Page 365 - Residentiel

Gestion de la température
Thermostats modulaires

Fonction

La gamme de thermostats modulaires THS permet de réguler la température de vos installations au degré près grâce à une sonde externe
agissant directement sur le relais interne.

Références de commande

Températures de fonctionnement Longueur Type de contact Type Réf. Commerciale Exemple
°C m d'application
459750
Thermostats modulaires – 2 NO THS-S pour chauffer et rafraîchir 459751 tableau électrique
+20...+60 / 0...+10 – 1 NO/NC THS-C pour chauffer 459752 serre, séchage en silo
-20...+4 – 1 NO/NC THS-W pour rafraîchir chambre de stockage réfrigérée
0...+60

Sondes de température 1.5 THS-1 459753
-30...+130 4 THS-4 459754
-30...+130

Caractéristiques techniques

Tension d'utilisation THS-S pour chauffer et rafraîchir THS-C pour chauffer THS-W pour rafraîchir 4
Type de contact 230 V AC 230 V AC 230 V AC
Capacité des contacts (cos φ 0.6) 2 NO 1 contact inverseur sec 1 contact inverseur sec
Nbre de points de réglage 16 (3) A 16 (3) A 16 (3) A
Plage(s) de régulation 2 1 1
Différentiel 0...+10 / +20...+60 °C -20...+40 °C 0...+60 °C
Gradient thermique Δt = 2 °C Δt = 1 °C Δt = 1 °C
Tolérance de température 1 °K / 15 min. 1 °K / 15 min. 1 °K / 15 min.
Température de fonctionnement ±1 °C ±1 °C ±1 °C
-20...+70 °C -20...+50 °C -20...+50 °C

Schémas de câblage

0
2 :b

THS-S chauffage et THS-W climatisation 02
climatisation

THS-C chauffage

ABB Résidentiel et petit tertiaire | 4/51
