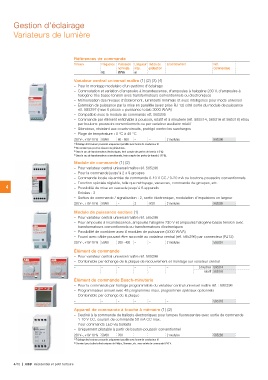

Page 362 - Residentiel

Gestion d'éclairage
Variateurs de lumière

Références de commande

Tension Fréquence Puissance Longueur Indice de Encombrement Réf.
nominale max. protection Commerciale
m
Hz W/VA

Variateur central universel maître (1) (2) (3) (4)

– Pour le montage modulaire d'un système d'éclairage
– Commutation et variation d'ampoules à incandescence, d'ampoules à halogène 230 V, d'ampoules à

halogène très basse tension avec transformateurs conventionnels ou électroniques
– Mémorisation des niveaux d'éclairement, luminosité minimale et avec intelligence pour mode universel
– Extension de puissance par la mise en parallèle (avec prise RJ 12) côté sortie du module de puissance

réf. 585297 (maxi 6 pièces = puissance totale 3000 W/VA)
– Compatible avec le module de commande réf. 585295
– Commande par élément enfichable à poussoir, rotatif et à minuterie (réf. 585314, 585316 et 585318) et/ou

par boutons-poussoirs conventionnels ou par variateur auxiliaire rotatif
– Silencieux, résistant aux courts-circuits, protégé contre les surcharges
– Plage de température : 0 °C à 45 °C

230 V~, +10/-10 % 50/60 60 - 500 – – 2 modules 585296

1) Éclairage des boutons-poussoirs uniquement possible avec borne de conducteur N.
2) Ne convient pas pour les réseaux de génératrices.
3) Dans le cas de transformateurs électroniques, tenir compte des pertes de transfo (~5 %).
4) Dans le cas de transformateurs conventionnels, tenir compte des pertes de transfo (~20 %).

Module de commande (1) (2)

– Pour variateur central universel maître réf. 585296
– Pour la commande jusqu'à 2 x 9 groupes
– Commande locale via entrée de commande 0-10 V CC / 0-20 mA ou boutons-poussoirs conventionnels
– Fonction spéciale réglable, telle que nettoyage, vacances, commande de groupes, etc.

4 – Possibilité de mise en cascade jusqu'à 6 appareils

– Entrées : 2
– Sorties de commande / signalisation : 2, sortie électronique, modulation d'impulsions en largeur

230 V~, +10/-10 % 50/60 – 2 IP20 2 modules 585295

Module de puissance esclave (1)

– Pour variateur central universel maître réf. 585296
– Pour ampoules à incandescence, ampoules halogène 230 V et ampoules halogène basse tension avec

transformateurs conventionnels ou transformateurs électroniques
– Possibilité de combiner avec 6 modules de puissance (3000 W/VA)
– Fourni avec câble pouvant être raccordé au variateur central (réf. 585296) par connecteur (RJ12)

230 V~, +10/-10 % 50/60 200 - 420 – – 2 modules 585297

Élément de commande

– Pour variateur central universel maître réf. 585296
– Combinable par échange de la plaque de recouvrement et montage sur variateur central

– – – –– – à touches 585314
rotatif 585316

Élément de commande Busch-minuterie
– Pour la commande par horloge programmable du variateur central universel maître réf. : 585296
– Programmateur annuel avec 48 programmes maxi, programmes spéciaux optionnels
– Combinable par échange de la plaque

– – – –– – 585318

Appareil de commande à touche à mémoire (1) (2)
– Destiné à la commande de ballasts électroniques pour lampes fluorescentes avec sortie de commande

1-10 V CC, courant de commande 50 mA CC max.
– Pour commande LED via ballasts
– Uniquement pilotable à partir de bouton-poussoir conventionnel

230 V~, +10/-10 % 50/60 700 – – 2 modules 585283

1) Éclairage des boutons-poussoirs uniquement possible avec borne de conducteur N.
2) Convient pour ballasts électroniques de Philips, Siemens, etc. avec entrée de commande 0/10 V.
