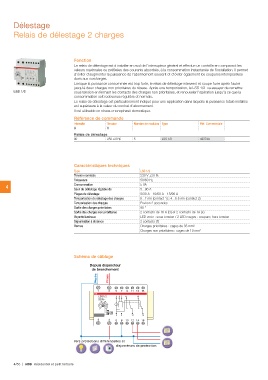

Délestage
Relais de délestage 2 charges

LSS 1/2  Fonction

         Le relais de délestage est à installer en aval de l'interrupteur général et effectue un contrôle en comparant les
         valeurs maximales ou préfixées des courants absorbés, à la consommation instantanée de l'installation. Il permet
         d'éviter d'augmenter la puissance de l'abonnement souscrit et d'éviter également les coupures intempestives
         dues aux surcharges.

         Lorsque la puissance consommée est trop forte, le relais de délestage intervient et coupe l'une après l'autre
         jusqu'à deux charges non prioritaires du réseau. Après une temporisation, le LSS 1/2 va essayer de remettre
         sous tension en fermant les contacts des charges non prioritaires, et renouveler l'opération jusqu'à ce que la
         consommation soit redevenue régulière et normale.

         Le relais de délestage est particulièrement indiqué pour une application dans laquelle la puissance totale installée
         est supérieure à la valeur du contrat d'abonnement.

         Il est utilisable en réseau monophasé domestique.

         Référence de commande

         Intensité                 Tension                                                             Nombre de modules Type                         Réf. Commerciale
         A                         V

         Relais de délestage                                                                           5                      LSS 1/2                 422744
         90 230 ±20 %

         Caractéristiques techniques

         Type                                                                                                 LSS 1/2
         Tension nominale                                                                                     230 V ±20 %

         Fréquence                                                                                            50/60 Hz

4 Consommation                                                                                                5 VA
                                                             Seuil de délestage réglable de                   5...90 A

         Plages de délestage                                                                                  5/30 A - 10/60 A - 15/90 A

         Temporisation de relestage des charges                                                               5...7 mn (contact 1) ; 4...5.5 mn (contact 2)
         Temporisation des charges                                                                            Environ 2 secondes
         Sortie des charges prioritaires                                                                      90 °

         Sortie des charges non prioritaires                                                                  2 contacts de 16 A (O) et 2 contacts de 1A (F)

         Voyants lumineux                                                                                     LED verte : sous tension / 2 LED rouges : coupure; hors tension

         Signalisation à distance                                                                             2 contacts (F)
         Bornes                                                                                               Charges prioritaires : cages de 35 mm²

                                                                                                              Charges non prioritaires : cages de 10 mm²

         Schéma de câblage

                      Depuis disjoncteur
                        de branchement

                    Neutre
                                Phase

                       13                                                                    5 7 9 11 13 15

                                                                                          3 5 7 11     13

                        LSS1/2
                        230V∼

                                                                                             48        12 14

                           2 4 6 8 10 12 14 16

                                                          Vers protections différentielles et
                                                                                                  disjoncteurs de protection
