Installations photovoltaïques pour locaux d'habitation
Puissances raccordées ≤ 36 kWc

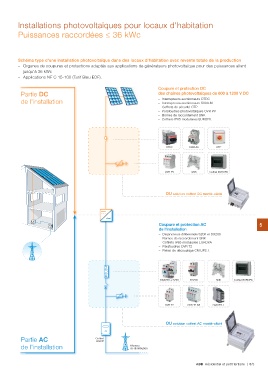

Schéma type d'une installation photovoltaïque dans des locaux d'habitation avec revente totale de la production
– Organes de coupures et protections adaptés aux applications de générateurs photovoltaïque pour des puissances allant

jusqu'à 36 kWc
– Applications NF C 15-100 (Tarif Bleu EDF).

Partie DC Coupure et protection DC
de l'installation des chaînes photovoltaïques de 600 à 1200 V DC

– Interrupteurs-sectionneurs OTDC
– Interrupteurs-sectionneurs S800-M
– Coffrets de sécurité OTP
– Parafoudres photovoltaïques OVR PV
– Bornes de raccordement SNK
– Coffrets IP65 modulaires EUROPA.

OTDC S800-M OTP

OVR PV SNK Coffret EUROPA

OU solution coffret DC monté-câblé

Coupure et protection AC 5
de l'installation

– Disjoncteurs différentiels S200 et DS200
– Bornes de raccordement SNK
– Coffrets IP65 modulaires EUROPA
– Parafoudres OVR T2
– Relais de découplage CM.UFS.1.

DDA200 + S200 DS200 SNK Coffret EUROPA

OVR T2 OVR T2 N3 CM.UFS.1

OU solution coffret AC monté-câblé

Partie AC Coffret
de l'installation AGCP

Réseau
de distribution

ABB Résidentiel et petit tertiaire | 5/3
