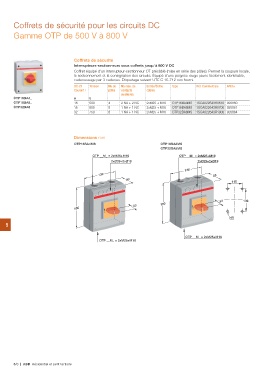

Page 382 - Residentiel

Coffrets de sécurité pour les circuits DC
Gamme OTP de 500 V à 800 V

Coffrets de sécurité
Interrupteurs-sectionneurs sous coffrets jusqu’à 800 V DC

Coffret équipé d’un interrupteur-sectionneur OT précâblé (mise en série des pôles). Permet la coupure locale,
le sectionnement et la consignation des circuits. Équipé d‘une poignée rouge-jaune facilement identifiable,
cadenassage par 3 cadenas. Étiquetage suivant UTE C 15-712 non fourni.

DC-21 Tension Nb de Nb max. de Entrée/Sortie Type Réf. Commerciale Article
Courant I pôles contacts câbles
auxiliaires
AV
OTP16BA4_ 16 500 4 2 NA + 2 NC 2xM25 + M16 OTP16BA4MS 1SCA022643R0610 920860
OTP16BA8_ 16 800 8 1 NA + 1 NC 2xM25 + M16 OTP16BA8MS 1SCA022643R0700 920861
OTP32BA8_ 32 750 8 1 NA + 1 NC 2xM25 + M16 OTP32BA8MS 1SCA022643R1000 920864

Dimensions mm OTP16BA8MS
OTP32BA8MS
OTP16BA4MS
OTP __M_ = 2xM25+M16
OTP __M_ = 2xM25+M16 2xØ29+2xØ19
2xØ29+2xØ19
130
130 85
60
115

33 136
150 33 150

ø5

5
O OFF
O OFF

OTP __M_ = 2xM25+M16

OTP __M_ = 2xM25+M16
