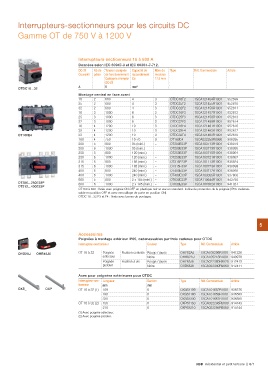

Interrupteurs-sectionneurs pour les circuits DC
Gamme OT de 750 V à 1200 V

Interrupteurs-sectionneurs 16 à 630 A

Données selon IEC 60947-3 et IEC 60364-7-712.

DC-21 Nb de Tension assignée Capacité de Nbre de Type Réf. Commerciale Article
Courant I pôles de fonctionnement raccordement modules
Catégorie d'emploi Cu 17.5 mm
A DC-21
OTDC16...32 mm²
V
OT160E4
Montage central en face avant
OT200...250E23P
OT315...400E23P 16 2 660 4 3 OTDC16F2 1SCA121454R1001 952599

25 2 660 4 3 OTDC25F2 1SCA121455R1001 952610

32 2 660 4 3 OTDC32F2 1SCA121456R1001 952611

16 3 1000 6 3 OTDC16F3 1SCA121457R1001 952612

25 3 1000 6 3 OTDC25F3 1SCA121458R1001 952613

32 3 1000 6 3 OTDC32F3 1SCA121459R1001 952614

16 4 1200 10 3 OTDC16F4 1SCA121461R1001 952616

25 4 1200 10 3 OTDC25F4 1SCA121462R1001 952617

32 4 1200 10 3 OTDC32F4 1SCA121463R1001 952618

160 4 750 10-70 9 OT160E4 1SCA022259R8060 906265

200 5 800 95 (mini.) – OT200E23P 1SCA103713R1001 938079

200 6 1000 95 (mini.) – OT200E33P 1SCA103719R1001 938095

250 5 800 120 (mini.) – OT250E23P 1SCA103715R1001 938091

250 6 1000 120 (mini.) – OT250E33P 1SCA103721R1001 938097

315 5 800 185 (mini.) – OT315E23P 1SCA101113R1001 935824

315 6 1000 185 (mini.) – OT315E33P 1SCA103723R1001 938099

400 5 800 240 (mini.) – OT400E23P 1SCA103717R1001 938093

400 6 1000 240 (mini.) – OT400E33P 1SCA103355R1001 937850

600 5 800 2 x 185 (mini.) – OT630E23P 1SCA110644R1001 943793

600 6 1000 2 x 185 (mini.) – OT630E33P 1SCA107832R1001 941331

OT160 à 630 : livrés avec poignée ON-OFF en plastique noir et axe en standard. Indice de protection de la poignée (IP65 cadenas-
sable en position OFF et avec verrouillage de porte en position ON).
OTDC 16...32 F3 et F4 : livrés avec barres de pontages.

5

Accessoires

I Poignées à montage extérieur IP65, cadenassables par trois cadenas pour OTDC
ON
O Interrupteur-sectionneur Couleur Type Réf. Commerciale Article
OFF
OT 16 à 32 Poignée Fixation centrale Rouge / jaune OHYS2AJ 1SCA105296R1001 941226
OHS2AJ OHB45J6 sélecteur Noire OHBS2AJ 1SCA105213R1001 940978
OHY65J6 1SCA022380R9820 912413
Poignée Fixation à vis Rouge / jaune OHB65J6 1SCA022380R9660 912411
pistolet Noire

Axes pour poignées extérieures pour OTDC

Interrupteur-sec- Longueur Section Type Réf. Commerciale Article
mm
tionneur mm

OXS_ OXP_ OT 16 à 32 (1) 109 6 OXS6X109 1SCA101652R1001 936576
OXS6X180 1SCA101659R1001 936583
180 6 OXS6X330 1SCA101661R1001 936585
OXP6X150 1SCA022295R5600 914143
330 6 OXP6X210 1SCA022295R6080 914144

OT 16 à 32 (2) 150 6

210 6

(1) Avec poignée sélecteur.
(2) Avec poignée pistolet.
