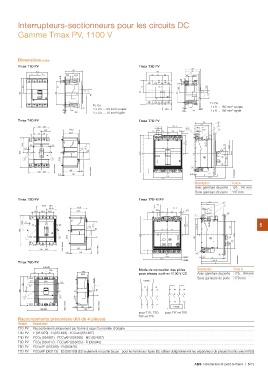

Page 387 - Residentiel

Interrupteurs-sectionneurs pour les circuits DC
Gamme Tmax PV, 1100 V

Dimensions (mm) Tmax T3D PV

Tmax T1D PV

Fc Cu Fc Cu
1 x 2.5 ... 50 mm² souple 1 x 6 ... 150 mm² souple
1 x 2.5 ... 70 mm² rigide 1 x 6 ... 185 mm² rigide

Tmax T4D PV Tmax T7D PV

1SDC210H51F0001 1SDC210L42F0001
1SDC210H52F0001

Description Cote A
Avec garniture de porte 125...141 mm
Sans garniture de porte 147 mm

Tmax T5D PV Tmax T7D-M PV

5

1SDC210H75F0001 1SDC210H76F0001

Tmax T6D PV 4 pôles 1SDC210L46F0001
3 pôles
210 (3P) 115 Description Cote A
105 103.5 Mode de connexion des pôles Avec garniture de porte 125...164 mm
pour réseau isolé en 1100 V DC Sans garniture de porte 170 mm
70 70 70
Charge
2.7 140 5.5 61.25
268 2.7 ==
134
105

1SDC210H98F0001 3 107 2 1SDC210H99F0001 Charge

280 (4P) 159

pour T1D, T3D, pour T4D et T5D

Raccordements préconisés (Kit de 4 pièces) T6D et T7D

Version Description

T1D PV Raccordement uniquement par borne à cage Cu montée d'origine

T3D PV F (051479) - R (051499) - FCCuAl (051487)

T4D PV FCCu (054981) - FCCuAP (054989) - MC (054997)

T5D PV FCCu (055017) - FCCuAP (055025) - R (055045)

T6D PV FCCuAP (023390) - R (060426)

T7D PV FCCuAP (063113) - ES (063109) (ES seulement en partie basse - pour les terminaux types ES, utiliser obligatoirement les séparateurs de phases fournis avec kit ES)

ABB Résidentiel et petit tertiaire | 5/13
