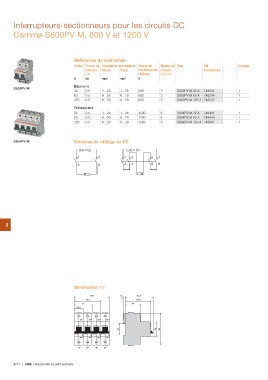

Interrupteurs-sectionneurs pour les circuits DC
Gamme S800PV-M, 800 V et 1200 V

Références de commande

Calibre Pouvoir de Capacité de raccordement Tension de Nombre de Type Réf. Colisage
A fermeture fonctionnement modules Commerciale
Icm Souple Rigide assignée 17.5 mm 1
kA 1
mm² mm² V 1

S802PV-M Bipolaire 1…25 1…35 800 3 S802PV-M 32 A 748241 1
S804PV-M 32 0.5 6…50 6…70 800 3 S802PV-M 63 A 748244 1
63 0.5 6…50 6…70 800 3 S802PV-M 125 A 748247 1
125 0.5

Tétrapolaire

32 0.5 1…25 1…35 1200 6 S804PV-M 32 A 748441

63 0.5 6…50 6…70 1200 6 S804PV-M 63 A 748444

125 0.5 6…50 6…70 1200 6 S804PV-M 125 A 748447

Schémas de câblage en DC

800 V DC 3 1200 V DC 57
1 4 13 68
2 24

5

Dimensions mm 6 82.5
76.5
106
79.5 46
53
26.5

35
45
95

1P 2P 3P 4P

5/14 | ABB Résidentiel et petit tertiaire
