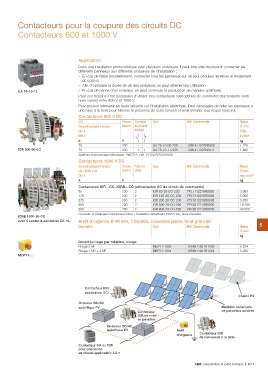

Contacteurs pour la coupure des circuits DC
Contacteurs 600 et 1000 V

Application

GA 75-10-11 Dans une installation photovoltaïque avec plusieurs onduleurs, il peut être utile de pouvoir connecter les
différents panneaux aux différents onduleurs de l’installation :
IOR 200-20-CC – En cas de faible ensoleillement, connecter tous les panneaux sur un seul onduleur améliore le rendement

IORE 1500-30-CC de celui-ci
avec 5 contacts auxiliaires CA 15.. – Afin d’optimiser la durée de vie des onduleurs on peut alterner leur utilisation
MEPY1-... – En cas de panne d’un onduleur, on peut continuer la production de manière optimisée.

Pour ces besoins il est nécessaire d’utiliser des contacteurs susceptibles de commuter des tensions conti-
nues variant entre 600 V et 1000 V.

Pour pouvoir intervenir en toute sécurité sur l’installation électrique, il est nécessaire de relier les panneaux à
une mise à la terre pour éliminer la présence de cette tension et ainsi éliminer tout risque corporel.

Contacteurs 600 V DC

IEC Tension Contacts Type Réf. Commerciale Masse
Courant assigné d’emploi bobine auxiliaires (1 pce)
DC-1 1SBL411025R8000
montés 1SBL411025R8011 Colis.
1 pièce
600 V
kg
AV 1.220
1.260
75 230 - - GA 75-10-00-230
75 230 1 1 GA 75-10-11-230

Système d’accrochage mécanique : WB75-A, Réf : FPTN372726R1006.

Contacteurs 1000 V DC

Courant assigné d’emploi Tension Nbre de Type Réf. Commerciale Masse
Ue ≤ 1000 V dc bobine pôles (1 pce)
sans condmt
DC-1 kg

AV

Contacteurs IOR..-CC, IORR..-CC (alimentation AC du circuit de commande)

85 230 2 IOR 63-20-CC-230 FPL7112216R0026 3.900
5.900
170 230 2 IOR 125-20-CC-230 FPL7412216R0026 9.200
19.200
275 230 2 IOR 200-20-CC-230 FPL7612216R0026 40.000

550 230 2 IOR 500-20-CC-230 FPL8312216R0026

800 230 2 IOR 800-20-CC-230 FPL8612216R0026

Consulter le catalogue Contacteurs série R. Solutions contacteurs 1500 V DC, nous consulter.

Arrêt d’urgence Ø 40 mm, 1 bouton, couvercle jaune, fond gris clair 5

Description Type Réf. Commerciale Masse
(1 pce)
Déverrouillage par rotation, vierge MEPY1-1005 1SFA611821R1005 kg
Rouge 2 NF MEPY1-1024 1SFA611821R1024
Rouge 1 NO + 2 NF 0.234
0.250

Contacteur IOR
application DC1

Onduleur DC/AC Contacteur Chaîne PV
spécifique PV IOR de mise
en parallèle Modules constitués
Onduleur DC/AC de panneaux solaires
spécifique PV
Arrêt
d'urgence Contacteur IOR
de connexion à la terre

Contacteur GA ou IOR
pour connexion
au réseau application AC-1

ABB Résidentiel et petit tertiaire | 5/17
