P. 390

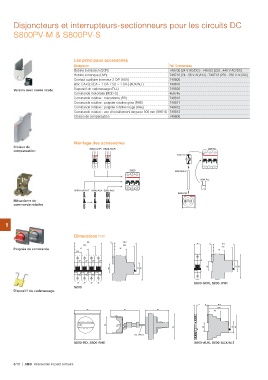

Disjoncteurs et interrupteurs-sectionneurs pour les circuits DC
S800PV-M & S800PV-S
Les principaux accessoires
Désignation Réf. Commerciale
Bobine à émission (SOR) 749700 (24 V AC/DC) - 749703 (220...440 V AC/DC)
Bobine à manque (UVR) 749710 (24...36 V AC/DC) - 749713 (220...250 V AC/DC)
Contact auxiliaire inverseur 2 O/F (AUX) 749600
Version avec cosse ronde Bloc CA+SD (CA = 1 O/F / SD = 1 O/F) (AUX/ALT) 749610
Dispositif de cadenassage (PLL) 749820
Commande motorisée (MOD-S) 459745
Commande rotative : mécanisme (RD) 749810
Commande rotative : poignée rotative grise (RHE) 749811
Commande rotative : poignée rotative rouge (RHE) 749812
Commande rotative : axe d'entraînement longueur 500 mm (RHE-S) 749813
Cloison de compensation 749800
Cloison de Montage des accessoires S800 PV
compensation
S800-UVR S800-SOR S800-RD
Mécanisme de
commande rotative S800 S800-RHE-S S800-PLL
S800-RHE
5 S800-AUX/ALT S800-AUX S800-AUX
Poignée de commande Dimensions mm 6 82.5
76.5
106 46 26.5 6 82.5
79.5 76.5
53
26.5 46
35
45
95
35
45
95
1P 2P 3P 4P S800-SOR, S800-OVR
Dispositif de cadenassage S800
76 96 82.5
76.5
81 67 46
T
48
76
35
45
95
max. 500 mm
S800-RD, S800-RHE S800-AUX, S800-AUX/ALT
5/16 | ABB Résidentiel et petit tertiaire
