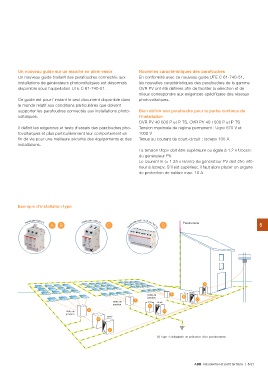

Un nouveau guide sur un marché en plein essor Nouvelles caractéristiques des parafoudres
Un nouveau guide traitant des parafoudres connectés aux En conformité avec ce nouveau guide UTE C 61-740-51,
installations de générateurs photovoltaïques est désormais les nouvelles caractéristiques des parafoudres de la gamme
disponible sous l'appellation UTE C 61-740-51. OVR PV ont été définies afin de faciliter la sélection et de
mieux correspondre aux exigences spécifiques des réseaux
Ce guide est pour l'instant le seul document disponible dans photovoltaïques.
le monde relatif aux conditions particulières que doivent
supporter les parafoudres connectés aux installations photo- Bien définir son parafoudre pour la partie continue de
voltaïques. l'installation
OVR PV 40 600 P et P TS, OVR PV 40 1000 P et P TS
Il définit les exigences et tests d'essais des parafoudres pho- Tension maximale de régime permanent : Ucpv 670 V et
tovoltaïques et plus particulièrement leur comportement en 1000 V
fin de vie pour une meilleure sécurité des équipements et des Tenue au courant de court-circuit : Iscwpv 100 A
installations.
La tension Ucpv doit être supérieure ou égale à 1.2 x UocSTC
du générateur PV.
Le courant In (= 1.25 x IscSTC) du générateur PV doit être infé-
rieur à Iscwpv. S'il est supérieur, il faut alors placer un organe
de protection de calibre max. 10 A.

Exemple d’installation type

Parafoudre OVR PV AB Parafoudre OVR T2 C afoudre OVR T1 (1) ou OV D Paratonnerre 5

Par R T2

D

Boîte de Boîte de A DC/AC
jonction jonction B
C
A A
DC/AC
DC/AC
B
B
Boîte de C
jonction C

(1) Type 1 obligatoire en présence d’un paratonnerre.

ABB Résidentiel et petit tertiaire | 5/21
