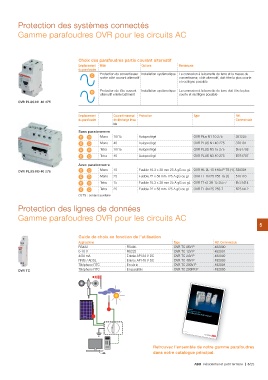

Page 397 - Residentiel

Protection des systèmes connectés
Gamme parafoudres OVR pour les circuits AC

Choix des parafoudres partie courant alternatif

Emplacement Rôle Options Remarques
du parafoudre
Protection du convertisseur Installation systématique La connexion à la barrette de terre et la masse du
C sortie côté courant alternatif convertisseur, côté alternatif, doit être la plus courte
et rectiligne possible

D Protection de tête courant Installation systématique La connexion à la barrette de terre doit être la plus

alternatif entrée bâtiment courte et rectiligne possible

OVR PLUS N1 40 275

Emplacement Courant maximal Protection Type Réf.
du parafoudre de décharge Imax Commerciale
kA

Sans paratonnerre

CD Mono 10/15 Autoprotégé OVR Plus N1 10 275 381225
Autoprotégé OVR PLUS N1 40 275 370101
CD Mono 40 Autoprotégé OVR PLUS N3 15 275 B751708
Autoprotégé OVR PLUS N3 40 275 B751707
CD Tetra 10/15

CD Tetra 40

Avec paratonnerre

OVR PLUS N3 40 275 CD Mono 15 Fusible 10.3 x 38 mm 25 A gG ou gL OVR HL 2L 15 440s P TS (1) 530304

CD Mono 25 Fusible 22 x 58 mm 125 A gG ou gL OVR T1 1N 25 255 TS (1) 510110

CD Tetra 15 Fusible 10.3 x 38 mm 25 A gG ou gL OVR T1+2 3N 15 255-7 B751414

CD Tetra 25 Fusible 22 x 58 mm 125 A gG ou gL OVR T1 3N 25 255-7 B751412

(1) TS : contact auxiliaire

Protection des lignes de données 5
Gamme parafoudres OVR pour les circuits AC

Guide de choix en fonction de l'utilisation

Applications Type Réf. Commerciale
OVR TC 06V P 482000
RS422 RS485 OVR TC 12V P 482001
OVR TC 24V P 482002
0-10 V RS232 OVR TC 48V P 482003
4/20 mA Entrée API 24 V DC OVR TC 200V P 482004
RNIS / ADSL Entrée API 48 V DC OVR TC 200FR P 482005
Téléphone RTC En série

OVR TC Téléphone RTC En parallèle

NPCaoatalougruaevprfiencoiplalluedgreasmOmVeRproM compact ®

Énergie et productivité pour un monde meilleur

1T 000011 0301

A
1

Retrouvez l'ensemble de notre gamme parafoudres
dans notre catalogue principal.

ABB Résidentiel et petit tertiaire | 5/23
