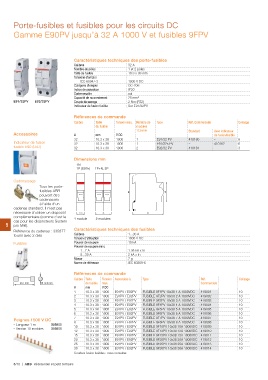

Porte-fusibles et fusibles pour les circuits DC
Gamme E90PV jusqu’à 32 A 1000 V et fusibles 9FPV

Caractéristiques techniques des porte-fusibles

Calibres 32 A

Nombre de pôles 1 et 2 pôles

Taille de fusible 10.3 x 38 mm

Tensions d'emploi

IEC 60947-3 1000 V DC

Catégorie d'emploi DC-20B

Indice de protection IP20

Cadenassable oui

Capacité de raccordement 25 mm²

E91/32PV E92/32PV Couple de serrage 2 Nm (PZ2)

Accessoires Indicateur de fusion fusible Sur E91/32PV
Indicateur de fusion
fusible E90 (LED) Références de commande

Calibre Taille Tension max. Nombre de Type Réf. Commerciale Colisage
du fusible modules
17.5 mm E91/32 PV
A mm V DC E91/32s PV Standard Avec indicateur 6
32 10.3 x 38 1000 1 E92/32 PV de fusion fusible 6
32 10.3 x 38 1000 1 410160 – 3
32 10.3 x 38 1000 2 – 410162
410161 –

Dimensions mm

1N
1P (E91h) 1P+N, 2P

Cadenassage 85
45
Tous les porte-
fusibles ABB 17.5 35 64
peuvent être
cadenassés 1 module 2 modules
à l'aide d’un
cadenas standard. Il n'est pas Caractéristiques techniques des fusibles
nécessaire d'utiliser un dispositif
complémentaire (comme c'est le Calibres 1...30 A
cas pour les disjoncteurs System
Tension d'utilisation 1000 V DC
5 pro M®).
Pouvoir de coupure 10 kA
Référence du cadenas : 335877
fourni avec 2 clés Pouvoir de coupure mini.

Fusibles

1...7 A 1.35 kA x In

8...30 A 2 kA x In

Masse 7g

Norme de référence IEC 60269-6

Références de commande

38.1 mm Ø 10.3 mm Calibre Taille Tension Associable à Type Réf. Colisage
du fusible max. Commerciale
V DC E91PV / E92PV 10
Peignes 1500 V DC A mm 1000 E91PV / E92PV FUSIBLE 9F1PV 10x38 1 A 1000VDC 419001 10
1 10.3 x 38 1000 E91PV / E92PV FUSIBLE 9F2PV 10x38 2 A 1000VDC 419002 10
– Longueur 1 m 359805 2 10.3 x 38 1000 E91PV / E92PV FUSIBLE 9F3PV 10x38 3 A 1000VDC 419003 10
3 10.3 x 38 1000 E91PV / E92PV FUSIBLE 9F4PV 10x38 4 A 1000VDC 419004 10
– Version 10 modules 359806 4 10.3 x 38 1000 E91PV / E92PV FUSIBLE 9F5PV 10x38 5 A 1000VDC 419005 10
5 10.3 x 38 1000 E91PV / E92PV FUSIBLE 9F6PV 10x38 6 A 1000VDC 419006 10
6 10.3 x 38 1000 E91PV / E92PV FUSIBLE 9F7PV 10x38 7 A 1000VDC 419007 10
7 10.3 x 38 1000 E91PV / E92PV FUSIBLE 9F8PV 10x38 8 A 1000VDC 419008 10
8 10.3 x 38 1000 E91PV / E92PV FUSIBLE 9F10PV 10x38 10A 1000VDC 419009 10
10 10.3 x 38 1000 E91PV / E92PV FUSIBLE 9F12PV 10x38 12A 1000VDC 419010 10
12 10.3 x 38 1000 E91PV / E92PV FUSIBLE 9F15PV 10x38 15A 1000VDC 419011 10
15 10.3 x 38 1000 E91PV / E92PV FUSIBLE 9F20PV 10x38 20A 1000VDC 419012 10
20 10.3 x 38 1000 E91PV / E92PV FUSIBLE 9F25PV 10x38 25A 1000VDC 419013 10
25 10.3 x 38 1000 FUSIBLE 9F30PV 10x38 30A 1000VDC 419014
30 10.3 x 38

Courbes fusion fusibles : nous consulter.
