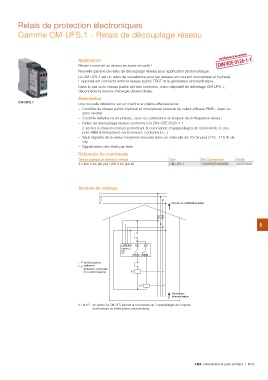

Relais de protection électroniques
Gamme CM-UFS.1 - Relais de découplage réseau

Application conforme à la norme
Rester connecté au réseau en toute sécurité !
DIN VDE 0126-1-1

Nouvelle gamme de relais de découplage réseau pour application photovoltaïque.

Le CM-UFS.1 est un relais de surveillance pour les réseaux en courant monophasé et triphasé.
L'appareil est connecté entre le réseau public ERDF et le générateur photovoltaïque.

Dans le cas où le réseau public est non conforme, notre dispositif de délestage CM-UFS.1,
déconnecte la source d'énergie décentralisée.

CM-UFS.1 Description
Une nouvelle référence sur un marché en pleine effervescence :
– Contrôle du réseau public triphasé et monophasé (mesure de valeur efficace RMS - Avec ou

sans neutre)
– Contrôle défaillance de phases, sous ou surtensions et analyse de la fréquence réseau
– Relais de découplage réseau conforme à la DIN-VDE 0126-1-1
– 2 sorties à relais inverseurs permettant la commande d’appareillages de commande et cou-

pure ABB (interrupteurs-sectionneurs, contacteurs...)
– Seuil réglable de la valeur moyenne mesurée dans un intervalle de 10 minutes (110...115 % de

Us)
– Signalisation des états par leds.

Référence de commande Type Réf. Commerciale Article
CM-UFS.1 1SVR630736R0300 263073603
Tension nominale de référence / mesure
3 x 400 V AC (ph-ph) / 230 V AC (ph-N)

Schéma de câblage Réseau de distribution public

L1
L2
L3
N

5

L1 L2 L3 N 15 25
26 28
CM-UFS.1
<U<
<f<

16 18

Arrêt d’urgence K1
optionnel

(intégration optionnelle
d’un arrêt d’urgence)

K2

Générateur
photovoltaïque

K1 et K2 : en option, le CM-UFS permet la commande de 2 appareillages de coupure
(contacteurs ou interrupteurs-sectionneurs).
