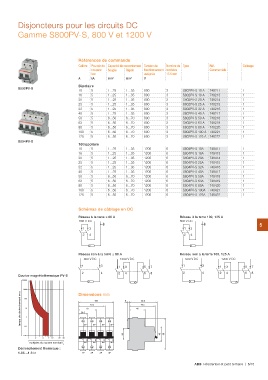

Page 389 - Residentiel

Disjoncteurs pour les circuits DC
Gamme S800PV-S, 800 V et 1200 V

Références de commande

Calibre Pouvoir de Capacité de raccordement Tension de Nombre de Type Réf. Colisage
A coupure fonctionnement modules Commerciale
Icw Souple Rigide assignée 17.5 mm 1
1
kA mm² mm² V 1
1
S802PV-S Bipolaire 1…25 1…35 800 3 S802PV-S 10 A 748211 1
S804PV-S 10 5 1…25 1…35 800 3 S802PV-S 16 A 748213 1
16 5 1…25 1…35 800 3 S802PV-S 20 A 748214 1
20 5 1…25 1…35 800 3 S802PV-S 25 A 748215 1
25 5 1…25 1…35 800 3 S802PV-S 32 A 748216 1
32 5 1…25 1…35 800 3 S802PV-S 40 A 748217 1
40 5 6…50 6…70 800 3 S802PV-S 50 A 748218 1
50 5 6…50 6…70 800 3 S802PV-S 63 A 748219
63 5 6…50 6…70 800 3 S802PV-S 80 A 748220 1
80 5 6…50 6…70 600 3 S802PV-S 100 A 748221 1
100 5 6…50 6…70 600 3 S802PV-S 125 A 748222 1
125 5 1
1
Tétrapolaire 1
1
10 5 1…25 1…35 1200 6 S804PV-S 10A 748411 1
1
16 5 1…25 1…35 1200 6 S804PV-S 16A 748413 1
1
20 5 1…25 1…35 1200 6 S804PV-S 20A 748414

25 5 1…25 1…35 1200 6 S804PV-S 25A 748415

32 5 1…25 1…35 1200 6 S804PV-S 32A 748416

40 5 1…25 1…35 1200 6 S804PV-S 40A 748417

50 5 6…50 6…70 1200 6 S804PV-S 50A 748418

63 5 6…50 6…70 1200 6 S804PV-S 63A 748419

80 5 6…50 6…70 1200 6 S804PV-S 80A 748420

100 5 6…50 6…70 1200 6 S804PV-S 100A 748421

125 5 6…50 6…70 1200 6 S804PV-S 125A 748422

Schémas de câblage en DC

Réseau à la terre ≤ 80 A Réseau à la terre 100, 125 A
800 V DC 600 V DC

13 1 35 13 1 35 5
24 2 46 24 2 46

Réseau non à la terre ≤ 80 A Réseau non à la terre 100, 125 A

800 V DC 1200 V DC 600 V DC 1200 V DC

1 3 13 57 1 3 13 57
2 4 24 68 68
Courbe magnétothermique PV-S 2 4 24

10 000

1000

temps de déclenchement en s100 Dimensions mm

35101066 82.5
45179.576.5
9553
26.5 46

0.1

0.01

1 2 4 7 10 20 30

multiples du courant nominal In 1P 2P 3P 4P

Déclenchement thermique :
1.05…1.3 In

ABB Résidentiel et petit tertiaire | 5/15
