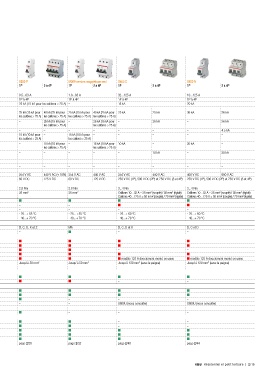

Page 111 - Catalogue Residentiel et petit Tertiaire

S200 L S200 S200 M S200 P M200 version magnétique seul S800 C S800 N
1P 2 à 4P 1P 2 à 4P 1P 2 à 4P 1P 2 à 4P 1P 2 à 4P 1P 2 à 4P 1P 2 à 4P
Caractéristiques électriques
Calibre nominal d'emploi 6...63 A 0.5...63 A 0.5...63 A 0.5...63 A 1.6...63 A 32...125 A 10...125 A
Nombres de pôles 1P à 4P 1P à 4P 1P à 4P 1P à 4P 1P à 4P 1P à 4P 1P à 4P
Pouvoir de coupure EN60898 (Icn) 4.5 kA 6 kA 10 kA 25 kA (15 kA pour les calibres > 25 A) – 15 kA 20 kA
Pouvoir de coupure EN60947-2
Icu à 230 V AC 6 kA 10 kA 10 kA 20 kA 15 kA 25 kA 25 kA (15 kA pour 40 kA (25 kA pour 25 kA (15 kA pour 40 kA (25 kA pour 25 kA 25 kA 36 kA 36 kA
les calibres > 25 A) les calibres > 25 A) les calibres > 25 A) les calibres > 25 A)
AC Icu à 400 V AC – 6 kA – 10 kA – 15 kA – 25 kA (15 kA pour – 25 kA (15 kA pour – 25 kA – 36 kA
les calibres > 25 A) les calibres > 25 A)
Icu à 690 V AC – – – – – – – – – – – – – 4.5 kA
Icu à 60 V DC 6 kA – 10 kA 20 kA (sous 48 V DC) 10 kA – 15 kA (10 kA pour – 15 kA (10 kA pour – – – – –
les calibres > 25 A) les calibres > 25 A)
Icu à 125 V DC – 6 kA – 10 kA – 10 kA – 15 kA (10 kA pour – 15 kA (10 kA pour 10 kA – 20 kA –
les calibres > 25 A) les calibres > 25 A)
DC Icu à 220 V DC – – – – – – – – – – – 10 kA – 20 kA
Icu à 400 V DC – – – – – – – – – – – – – –
Icu à 690 V DC – – – – – – – – – – – – – –
Icu à 1200 V DC – – – – – – – – – – – – – –
Tension maximale d'utilisation 254 V AC 440 V AC 254 V AC 440 V AC (+10 %) 254 V AC 440 V AC (+10 %) 254 V AC 440 V AC (+ 10%) 254 V AC 440 V AC 254 V AC 440 V AC 400 V AC 690 V AC
60 V DC 125 V DC 60 V DC 125 V DC 60 V DC 125 V DC 60 V DC 125 V DC 60 V DC 125 V DC 250 V DC (1P), 500 V DC (2P) et 750 V DC (3 et 4P) 250 V DC (1P), 500 V DC (2P) et 750 V DC (3 et 4P)
Caractéristiques mécaniques
Couple de serrage 2.8 Nm 2.8 Nm 2.8 Nm 2.8 Nm 2.8 Nm 3...4 Nm 3...4 Nm
Capacité de raccordement 25 mm² 25 mm² 25 mm² 25 mm² 25 mm² Calibres 10…32 A = 25 mm² (souple) / 35 mm² (rigide) Calibres 10…32 A = 25 mm² (souple) / 35 mm² (rigide)
Calibres 40…125 A = 50 mm² (souple) / 70 mm² (rigide) Calibres 40…125 A = 50 mm² (souple) / 70 mm² (rigide)
Raccordement cage
Raccordement Plage – – – – –
Version sans vis – – – – – – –
Température de fonctionnement - 25...+ 55 °C - 25...+ 55 °C - 25...+ 55 °C - 25...+ 55 °C - 25...+ 55 °C - 25...+ 60 °C - 25...+ 60 °C
Température de stockage - 40...+ 70 °C - 40...+ 70 °C - 40...+ 70 °C - 40...+ 70 °C - 40...+ 70 °C - 40...+ 70 °C - 40...+ 70 °C
Dispositif de protection
Magnétothermique C et D B, C, D, K et Z B, C, D, K et Z B, C, D, K et Z MA B, C, D et K B, C et D
Magnétique seul – – – – – –
Accessoires
Motorisation
Contacts auxiliaires
Contacts auxiliaires fixables en partie basse – –
Bobine de déclenchement
Bloc différentiel modèle 125 A directement monté en usine modèle 125 A directement monté en usine
Section de conducteur maximale Jusqu'à 50 mm² Jusqu'à 50 mm² Jusqu'à 50 mm² Jusqu'à 50 mm² Jusqu'à 50 mm² Jusqu'à 120 mm² (avec le peigne) Jusqu'à 120 mm² (avec le peigne)
(avec une borne de raccordement)
Installation
Fixe
Débrochable – –
Standard
IEC 60 898
IEC 60 947-2
UL 1077 – – –
UL 489 – – – – – S800U (nous consulter) S800U (nous consulter)
IEC 60 947-3 – – – – – – –
Certification NF – – –
Intégration Armoire
Coffret Galéo – –
Coffret Europa – –
Armoire de distribution - Type A
Armoire de distribution - Artu L
Armoire de distribution - Artu K
N° page page 2/16 page 2/20 page 2/24 page 2/28 page 2/32 page 2/40 page 2/44

ABB Résidentiel et petit tertiaire | 2/15
