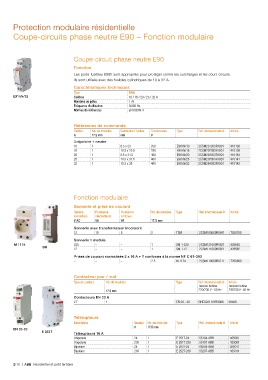

Page 106 - Catalogue Residentiel et petit Tertiaire

Protection modulaire résidentielle

Coupe-circuits phase neutre E90 – Fonction modulaire

Coupe-circuit phase neutre E90

Fonction
Les porte-fusibles E90h sont appropriés pour protéger contre les surcharges et les court-circuits.
Ils sont utilisés avec des fusibles cylindriques de 10 à 32 A.
Caractéristiques techniques
Type E90h
E91hN/32 Calibres 10 / 16 / 20 / 25 / 32 A
Nombres de pôles 1+N
Fréquence d'utilisation 50/60 Hz
Normes de références EN 60269-3

Références de commande
Calibre Nb. de modules Cartouche / fusible Tension max. Type Réf. internationale @ Article
A 17.5 mm mm V
Unipolaire + neutre
10 1 8.5 x 23 250 E91hN/10 2CSM237203R1801 410138
16 1 10.3 x 25.8 250 E91hN/16 2CSM202393R1801 410139
20 1 8.5 x 31.5 400 E91hN/20 2CSM264353R1801 410140
25 1 10.3 x 31.5 400 E91hN/25 2CSM207033R1801 410141
32 1 10.3 x 38 400 E91hN/32 2CSM264383R1801 410142

Fonction modulaire
Sonnerie et prise de courant
Tension Puissance Puissance Nb. de modules Type Réf. internationale @ Article
secondaire intermittente continue
V AC VA VA 17.5 mm

Sonnerie avec transformateur incorporé
12 10 6 2 TSM 2CSM100000R0841 T200700
Sonnerie 1 module
M 1174 230 – – 1 SM 1-230 2CSM131000R0821 428863
SM
12 – – 1 SM 1-12 2CSM111000R0821 428862
Prises de courant normalisée 2 x 16 A + T conforme à la norme NF C 61-303
– – – 2.5 M 1174 2CSM110000R0711 T200660

Contacteur jour / nuit
Type de contact Nb. de modules Type Réf. internationale @ Article
Tension bobine Tension bobine
17.5 mm 220/230 V - 50 Hz 220/230 V - 50 Hz
Contacteurs EN 20 A
2 F 1 EN 20 - 20 GHE3221101R0006 26506

Télérupteurs
Description Tension Nb. de modules Type Réf. internationale @ Article
V 17.5 mm
EN 20-20
E 252T
Télérupteurs 16 A
Unipolaire 24 1 E 251T-24 55104-ABB 435001
Unipolaire 230 1 E 251T-230 55107-ABB 435004
Bipolaire 24 1 E 252T-24 55204-ABB 435011
Bipolaire 230 1 E 252T-230 55207-ABB 435014
