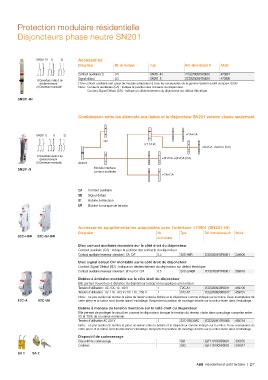

Page 103 - Catalogue Residentiel et petit Tertiaire

Protection modulaire résidentielle

Disjoncteurs phase neutre SN201

SN201-IH 1) 2) Accessoires
Désignation Nb. de modules Type Réf. internationale @ Article
Contact auxiliaire (1) 0.5 SN201-IH 2CSS200923R0001 470901
Signal défaut 0.5 SN201-S 2CSS200924R0001 470900
1) Ouverture suite à un
déclenchement (1) le contact auxiliaire sert aussi de module adaptateur à tous les accessoires de la gamme System proM compact S200
2) Ouverture manuelle Nota : Contacts auxiliaires (CA) : indique la position des contacts du disjoncteur.
Contact Signal Défaut (SD) : indique un déclenchement du disjoncteur sur défaut électrique.
SN201-IH

Combinaison entre les éléments auxiliaires et le disjoncteur SN201 version vissée seulement

SN201-S 1) 2) +CA+CA
SD
ST-F/UR
+SD/CA +SD/CA (CA)
1) Ouverture suite à un
déclenchement +SD/CA +SD/CA (CA)
2) Ouverture manuelle SN201
SN201-S Module interface
contact auxiliaire
+CA+CA

CA Contact auxiliaire
SD Signal défaut
ST Bobine à émission
UR Bobine à manque de tension

Accessoires supplémentaires adaptables avec l'interface 470901 (SN201-IH)
Désignation Nb. Type Réf. internationale @ Article
S2C-H6R S2C-S/H6R de modules
Bloc contact auxiliaire montable sur le côté droit du disjoncteur
Contact auxiliaire (CA) : indique la position des contacts du disjoncteur
Contact auxiliaire inverseur standard : CA O/F 0.5 S2C-H6R 2CDS200912R0001 359600
Bloc signal défaut O/F montable sur le côté droit du disjoncteur
Contact Signal Défaut (SD) : indique un déclenchement du disjoncteur sur défaut électrique
Contact auxiliaire inverseur universel : SD ou CA O/F 0.5 S2C-S/H6R 2CDS200922R0001 359610

Bobine à émission montable sur le côté droit du disjoncteur
Elle permet l'ouverture à distance du disjoncteur lorsqu'on lui applique une tension
Tension d'utilisation : AC / DC 12…60 V 1 F2C-A1 2CSS200933R0011 459700
Tension d'utilisation : AC 110…415 V / DC 110…250 V 1 F2C-A2 2CSS200933R0012 459701
Nota : ne pas oublier de monter la pièce de liaison entre la bobine et le disjoncteur comme indiqué sur la notice. Deux exemplaires de
F2C-A S2C-UA cette pièce et la notice sont fournis dans l'emballage. Respecter la position de montage décrite sur la notice livrée dans l'emballage.
Bobine à manque de tension montable sur le côté droit du disjoncteur
Elle permet de protéger le circuit en ouvrant le disjoncteur lorsque la tension du réseau chute dans une plage comprise entre
35 et 70% de sa valeur nominale
Tension d'utilisation AC 230 V 1 S2C-UA230AC 2CSS200911R0005 459734
Nota : ne pas oublier de monter la pièce de liaison entre la bobine et le disjoncteur comme indiqué sur la notice. Deux exemplaires de
cette pièce et la notice sont fournis dans l'emballage. Respecter la position de montage décrite sur la notice livrée dans l'emballage.
Dispositif de cadenassage
Dispositif de cadenassage SA1 GJF1101903R0001 335876
Cadenas SA2 GJF1101903R0002 335877
SA 1 SA 2

ABB Résidentiel et petit tertiaire | 2/7
