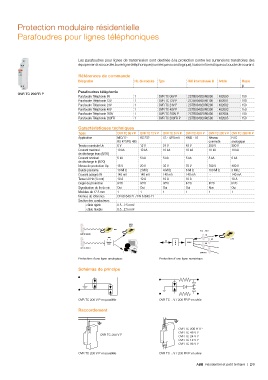

Protection modulaire résidentielle

Parafoudres pour lignes téléphoniques

Les parafoudres pour lignes de transmission sont destinés à la protection contre les surtensions transitoires des
équipements raccordés à une ligne téléphonique (numérique ou analogique), liaison informatique ou boucle de courant.

Références de commande
Désignation Nb. de modules Type Réf. internationale @ Article Masse
g
Parafoudres téléphonie
OVR TC 200FR P
Parafoudre Téléphonie 6V 1 OVR TC 06V P 2CTB804820R0000 482000 150
Parafoudre Téléphonie 12V 1 OVR TC 12V P 2CTB804820R0100 482001 150
Parafoudre Téléphonie 24V 1 OVR TC 24V P 2CTB804820R0200 482002 150
Parafoudre Téléphonie 48V 1 OVR TC 48V P 2CTB804820R0300 482003 150
Parafoudre Téléphonie 200V 1 OVR TC 200V P 2CTB804820R0400 482004 150
Parafoudre Téléphonie 200FR 1 OVR TC 200FR P 2CTB804820R0500 482005 150

Caractéristiques techniques
Types OVR TC 06 V P OVR TC 12 V P OVR TC 24 V P OVR TC 48 V P OVR TC 200 V P OVR TC 200 FR P
Application MIC/T2 - RS 232 LS - 4/20 mA RNIS - T0 Réseau RTC
RS 422/RS 485 commuté analogique
Tension nominale Un 6 V 12 V 24 V 48 V 200 V 200 V
Courant maximal 10 kA 10 kA 10 kA 10 kA 10 kA 10 kA
de décharge Imax (8/20)
Courant nominal 5 kA 5 kA 5 kA 5 kA 5 kA 5 kA
de décharge In (8/20)
Niveau de protection Up 15 V 20 V 35 V 70 V 700 V 400 V
Bande passante 10 MHz 2 MHz 4 MHz 6 MHz 100 MHz 3 MHz
Courant assigné IN 140 mA 140 mA 140 mA 140 mA - 140 mA
Tenue 50 Hz (15 mn) 10 A 10 A 10 A 10 A - 10 A
Degré de protection IP20 IP20 IP20 IP20 IP20 IP20
Signalisation de fin de vie Oui Oui Oui Oui Non Oui
Modules de 17.5 mm 1 1 1 1 1 1
Normes de référence CEI 61643-21 / EN 61643-21
Section des conducteurs
câble rigide 0.5...2.5 mm²
câble flexible 0.5...2.5 mm²

ADSL
ISDN
RTC
6 V ...48 V
OVR TC 200 FR T0
Wifi
S2 x 20
LS T
Modem N PABX S0
ADSL R
OVR TC 200 FR
OVR TC
Protection d'une ligne analogique Protection d'une ligne numérique
Schémas de principe

OVR TC 200 V P en parallèle OVR TC .. V / 200 FR P en série

Raccordement

OVR TC 200 FR P
OVR TC 48 V P
OVR TC 200 V P OVR TC 24 V P
OVR TC 12 V P
OVR TC 06 V P
OVR TC 200 V P en parallèle OVR TC .. V / 200 FR P en série
