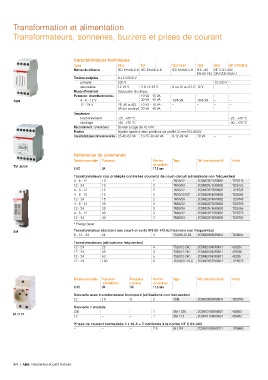

Page 200 - Catalogue Residentiel et petit Tertiaire

Transformation et alimentation

Transformateurs, sonneries, buzzers et prises de courant

Caractéristiques techniques
Types TS-C TM TS 8-12-24 TSM SM1 M1174/M1175
Normes de référence IEC 61558-2-6 IEC 61558-2-8 IEC 61558-2-8 IEC 742 NF C 61-303
EN 60-742 DIN VDE 0620-1
Tensions assignées 8-12 V/230 V
primaire 230 V 12-230 V –
secondaire 12-24 V 4-8-12-24 V 8 ou 12 ou 24 V 12 V – –
Niveau d'isolement Séparation électrique
Puissance : intermittent/continu 10 VA - 15 VA -
TSM 4 - 8 - 12 V – 30 VA - 40 VA 10/6 VA 10/6 VA – –
12 - 24 V 25, 40 ou 63 10 VA - 15 VA - – – – –
VA (en continu) 30 VA - 40 VA
Température
fonctionnement -25...+55 °C -25...+35 °C
stockage -40...+70 °C -40...+70 °C
Raccordement : amont/aval Bornes à cage de 10 mm²
Fixation fixation rapide à deux positions sur profilé 35 mm EN 50022
Caractéristiques dimensionnelles 25-40-63 VA 10-15-30-40 VA 8-12-24 VA 10 VA – –

Références de commande
Tension secondaire Puissance Nombre Type Réf. internationale @ Article
de modules
TM 30/24
V AC VA 17.5 mm
Transformateurs non protégés contre les courants de court-circuit (utilisations non fréquentes)
4 - 8 - 12 10 2 TM10/12 2CSM228715R0802 T228715
12 - 24 10 2 TM10/24 2CSM228725R0802 T228725
4 - 8 - 12 15 2 TM15/12 2CSM228735R0802 T228735
4 - 8 - 12 15 2 TM15/12 ES* 2CSM228585R0802 T228585
12 - 24 15 2 TM15/24 2CSM228745R0802 T228745
4 - 8 - 12 30 3 TM30/12 2CSM228755R0802 T228755
12 - 24 30 3 TM30/24 2CSM228765R0802 T228765
4 - 8 - 12 40 3 TM40/12 2CSM228775R0802 T228775
12 - 24 40 3 TM40/24 2CSM228785R0802 T228785
* Energy Saver

SM Transformateur résistant aux court-circuits EN 60-742 (utilisations non fréquentes)
8 - 12 - 24 24 3 TS24/8-12-24 2CSM228695R0812 T228695
Transformateurs (utilisations fréquentes)
12 - 24 25 4 TS25/12-24C 2CSM251043R0811 429285
12 - 24 40 4 TS40/12-24C 2CSM401043R0811 429286
12 - 24 63 5 TS63/12-24C 2CSM631043R0811 429287
12 - 24 100 6 TS100/12-24 C 2CSM228575R0812 T228575

Tension secondaire Puissance Puissance Nombre Type Réf. internationale @ Article
intermittente continue de modules
V AC VA VA 17.5 mm
Sonnerie avec transformateur incorporé (utilisations non fréquentes)
12 10 6 2 TSM 2CSM100000R0841 T200700
Sonnerie 1 module
230 – – 1 SM 1-230 2CSM131000R0821 428863
M 1174
12 – – 1 SM 1-12 2CSM111000R0821 428862
Prises de courant normalisée 2 x 16 A + T conforme à la norme NF C 61-303
– – – 2.5 M 1174 2CSM110000R0711 T200660
