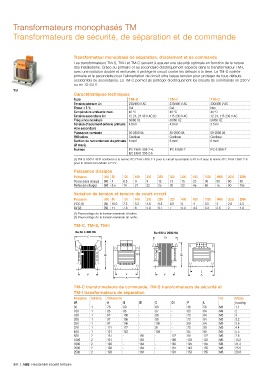

Transformateurs monophasés TM

Transformateurs de sécurité, de séparation et de commande

Transformateur monophasé de séparation, d'isolement et de commande
Les transformateurs TM-S, TM-I et TM-C servent à assurer une sécurité optimale en fonction de la nature
des installations. Grâce au primaire et au secondaire électriquement séparés dans le transformateur TM-I,
avec une isolation double et renforcée, il protège le circuit contre les défauts à la terre. Le TM-S isole le
primaire et le secondaire pour l'alimentation de circuit ultra basse tension pour protéger de tous défauts
accidentels ou secondaires. Le TM-C permet de protéger électriquement les circuits de commande en 230 V
ou en 12-24 V.
TM
Caractéristiques techniques
Type TM-S TM-I TM-C
Tension primaire Un 230/400 V AC 230/400 V AC 230/400 V AC
Erreur ± 5 % Oui Oui Non
Température ambiante maxi. 40 °C 40 °C 40 °C
Tension secondaire Un 12-24, 24-48 V AC (1) 115-230 V AC 12-24, 115-230 V AC
Fréquence nominale 50/60 Hz 50/60 HZ 50/60 HZ
Tension d'isolement entre le primaire 4.8 kV 4.8 kV 3.5 Kv
et le secondaire
Puissance nominale 50-2500 VA 50-2500 VA 50-2500 VA
Utilisation Continue Continue Continue
Section de raccordement du primaire 6 mm² 6 mm² 6 mm²
(Ø maxi.)
Normes IEC EN 61 558-2-4, IEC 61558-2 IEC 61558-2
IEC EN 61 558-2-6
(1) TM-S 50/24-48 P conforme à la norme IEC EN 61 558-2-4 pour le circuit secondaire à 48 V et avec la norme IEC EN 61 558-2-6
pour le circuit secondaire à 24 V.
Puissance dissipée
Puissance (VA) 50 100 160 200 250 320 400 630 1000 1600 2000 2500
Pertes (sans charge) (W) 4 6.5 9 9 12 13 15 23 36 50 60 65
Pertes (en charge) (W) 8.5 14 21 22 25 30 32 45 60 75 90 105
Variation de tension et tension de court-circuit
Puissance (VA) 50 100 160 200 250 320 400 630 1000 1600 2000 2500
V DC (1) (%) 10.6 7.5 5.2 4.8 9.5 6.9 6 4 3.5 3 2.8 2.3
∆V (2) (%) 11 7.8 6 5.8 6.7 7 5.4 4.3 3.3 2.8 2 1.8
(1) Pourcentage de la tension nominale d'entrée.
(2) Pourcentage de la tension nominale de sortie.
TM-C. TM-S, TM-I
De 50 à 400 VA De 630 à 2500 VA
C C1

B1
B

L
P L P P A
A
TM-C transformateurs de commande, TM-S transformateurs de sécurité et
TM-I transformateurs de séparation
Puissance Schéma Dimensions Vis Masse
VA A B B1 C C1 P L (1 pce) kg
50 1 76 89 - 69 - 46 56 M4 1.1
100 1 85 95 - 87 - 63 64 M4 2
160 1 97 106 - 89 - 73 84 M5 3
200 1 97 106 - 89 - 73 84 M5 3.2
250 1 97 106 - 105 - 89 84 M5 3.6
320 1 121 122 - 91 - 73 90 M5 4.4
400 1 121 122 - 104 - 85 90 M5 5.5
630 2 151 - 150 - 122 90 122 M6 7.8
1000 2 151 - 150 - 166 133 122 M6 13.2
1600 2 193 - 184 - 163 125 155 M8 21.2
2000 2 193 - 184 - 181 143 155 M8 25.5
2500 2 193 - 184 - 191 153 155 M8 26.8

3/6 | ABB Résidentiel et petit tertiaire
