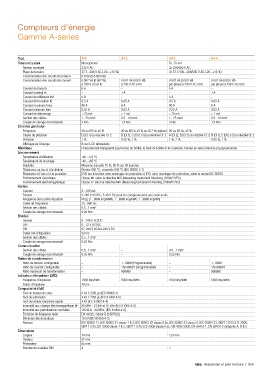

Page 247 - Catalogue Residentiel et petit Tertiaire

Compteurs d'énergie

Gamme A-series

Type A41 A42 A43 A44
Tension/courant Monophasé Tri, Tri+N
Tension nominale 230 V AC 3x 230/400 V AC
Plage de tension 57.7...288 V AC (-20...+15 %) 3x 57.7/100...288/500 V AC (-20...+15 %)
Consommation des circuits de tension 0.8 VA (0.8 W) total
Consommation des circuits de courant 0.007 VA (0.007 W) 0.001 VA (0.001 W) 0.007 VA (0.007 W) 0.001 VA (0.001 W)
à 230 V AC et Ib à 230 V AC et In par phase à 230 V AC et Ib par phase à 230 V AC et In
Courant de base Ib 5 A – 5 A –
Courant nominal In – 1 A – 1 A
Courant de référence Iref 5 A – 5 A –
Courant de transition Itr 0.5 A 0.05 A 0.5 A 0.05 A
Courant maximum Imax 80 A 6 A 80 A 6 A
Courant minimum Imin 0.25 A 0.02 A 0.25 A 0.02 A
Courant de démarrage < 20 mA < 1 mA < 20 mA < 1 mA
Section des câbles 1...25 mm² 0.5...10 mm² 1...25 mm² 0.5...10 mm²
Couple de serrage recommandé 3 Nm 1.5 Nm 3 Nm 1.5 Nm
Données générales
Fréquence 50 ou 60 Hz ±5 % 50 ou 60 Hz ±5 % ou 16.7 Hz (option) 50 ou 60 Hz ±5 %
Classe de précision B (Cl.1) ou réactive Cl. 2 B (Cl.1), C (Cl.0.5 S) ou réactive Cl. 2 A (Cl.2), B (Cl.1) ou réactive Cl. 2 B (Cl.1), C (Cl.0.5 S) ou réactive Cl. 2
Précision 1 % 0.55 %, 1 % 1 %, 2 % 0.55 %, 1 %
Affichage de l'énergie Écran LCD rétroéclairé
Matériaux Polycarbonate transparent pour le bas du boîtier, le haut du boîtier et le couvercle, bornier en verre renforcé en polycarbonate.
Environnement
Température d'utilisation -40...+70 °C
Température de stockage -40...+85 °C
Humidité Moyenne annuelle 75 %, 95 % sur 30 jours/an
Résistance au feu et à la chaleur Bornier 960 °C, couvercle 650 °C (IEC 60695-2-1)
Résistance à l'eau et à la poussière IP20 sur le bornier sans enveloppe de protection et IP51 avec enveloppe de protection, selon la norme IEC 60529
Environnement mécanique Classe M1 selon la directive MID (Measuring Instrument Directive), (2004/22/EC)
Environnement électromagnétique Classe E2 selon la directive MID (Measuring Instrument Directive), (2004/22/EC)
Sorties
Courant 2...100 mA
Tension 5-240 V AC/DC, 5-40 V DC pour les compteurs avec une seule sortie
Fréquence de la sortie impulsion Prog. (1...9999 imp/MWh, 1...9999 imp/kWh, 1...9999 imp/Wh)
Durée de l'impulsion 10...990 ms
Section des câbles 0.5...1 mm²
Couple de serrage recommandé 0.25 Nm
Entrées
Tension 0...240 V AC/DC
OFF 0...12 V AC/DC
ON 57-240 V AC/24-240 V DC
Durée min d'impulsion 30 ms
Section des câbles 0.5...1 mm²
Couple de serrage recommandé 0.25 Nm
Communication
Section des câbles 0.5...1 mm² – 0.5...1 mm²
Couple de serrage recommandé 0.25 Nm – 0.25 Nm
Ratios de transformation
Ratio de tension configurable – 1...9999 (Programmable) – 1...9999
Ratio de courant configurable – 1/9-9999/1 (Programmable) – 1/9-9999/1
Ratio maximum de transformation – 999999 – 999999
Indicateur d'impulsion (LED)
Fréquence d'impulsion 1000 imp/kWh 5000 imp/kWh 1000 imp/kWh 5000 imp/kWh
Durée d'impulsion 40 ms
Compatibilité EMC
Test de tension de choc 6 kV 1.2/50 µs (IEC 60060-1)
Test de surtension 4 kV 1.2/50 µs (IEC 61000-4-5)
Test de brûlure transitoire rapide 4 kV (IEC 61000-4-4)
Immunité aux champs électromagnétique HF 80 MHz - 2 GHz at 10 V/m (IEC 61000-4-3)
Immunité aux perturbations conduites 150 kHz - 80 MHz, (IEC 61000-4-6)
Émission de fréquence radio EN 55022, classe B (CISPR22)
Décharge électrostatique 15 kV (IEC 61000-4-2)
Normes IEC 62052-11, IEC 62053-21 classe 1 & 2, IEC 62053-22 classe 0.5s, IEC 62053-23 classe 2, IEC 62054-21, GB/T 17215.211-2006,
GBT 17215.321-2008 classe 1 & 2, GB/T 17215.322-2008 classe 0.5s, GB 4208-2008, EN 50470-1, EN 50470-3 catégorie A, B & C
Dimensions
Largeur 70 mm 123 mm
Hauteur 97 mm
Profondeur 65 mm
Nombre de modules DIN 4 7
