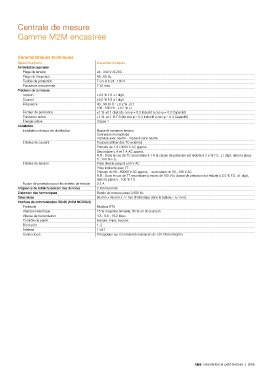

P. 251
Centrale de mesure
Gamme M2M encastrée
Caractéristiques techniques
Spécifications Caractéristiques
Alimentation auxiliaire
Plage de tension 24...240 V AC/DC
Plage de fréquence 45...65 Hz
Fusible de protection T 0.5 A à 24...100 V
Puissance consommée 7 VA max
Précision de la mesure
Tension ±0.5 % F.S ±1 digit
Courant ±0.5 % F.S ±1 digit
Fréquence 40...99.9 Hz : ±0.2 % ±0.1
100...500 Hz : ±0.2 % ±1
Facteur de puissance ±1 % ±0.1 digit (de cos φ = 0.3 Inductif à cos φ = 0.3 Capacitif)
Puissance active ±1 % ±0.1 % F.S (de cos φ = 0.3 Inductif à cos φ = 0.3 Capacitif)
Énergie active Classe 1
Installation
Installation réseaux de distribution Basse et moyenne tension
Connexion monophasé
Triphasé avec neutre - Triphasé sans neutre
Entrées de courant Toujours utiliser des TC externes
Primaire de 1 à 10000 A AC approx.
Secondaire 5 A et 1 A AC approx.
N.B : Dans le cas de TC secondaire à 1 A la classe de précision est réduite à 2.5 % F.S. ±1 digit, dans la place
5...100 % F.S.
Entrées de tension Prise directe jusqu'à 500 V AC
Prise indirecte avec TT :
Primaire de 60...60000 V AC approx. - secondaire de 60...190 V AC
N.B : Dans le cas de TT secondaire à moins de 100 V la classe de précision est réduite à 2.5 % F.S. ±1 digit,
dans la place 5...100 % F.S.
Fusion de protection pour les entrées de tension 0.1 A
Fréquence de rafraîchissement des données 2 fois/seconde
Distorsion des harmoniques Bande de mesure jusqu'à 500 Hz
Dimensions 96 mm x 96 mm x 77 mm (Profondeur dans le tableau : 57 mm)
Interface de communication RS485 (M2M MODBUS)
Protocole Modbus RTU
Standard électrique 75 % moyenne annuelle, 95 % on 30 jours/an
Vitesse de transmission 4.8 ; 9.6 ; 19.2 kbps
Contrôle de parité Impaire, Paire, Aucune
Bit d'arrêt 1, 2
Adresse 1-247
Connecteurs Tétrapolaire sur le terminal (terminaison de 120 Ohm intégrée)
