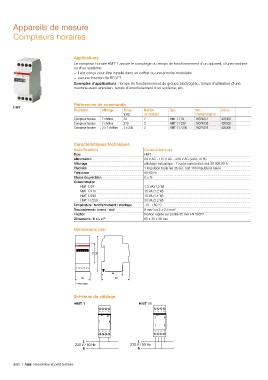

Page 256 - Catalogue Residentiel et petit Tertiaire

Appareils de mesure

Compteurs horaires

Applications
Le compteur horaire HMT 1 assure le comptage du temps de fonctionnement d'un appareil, d'une machine
ou d'un système.
– il est conçu pour être installé dans un coffret ou une armoire modulaire
– aucune fonction de RESET.
Exemples d'applications : temps de fonctionnement du groupe électrogène, temps d'utilisation d'une
machine avant entretien, temps d'amortissement d'un système, etc.

Références de commande
HMT
Description Affichage Entrée Nombre Type Réf. Article
V AC de modules internationale @
Compteur horaire 7 chiffres 24 2 HMT 1 / 24 16074012 420303
Compteur horaire 7 chiffres 230 2 HMT 1 / 230 16074038 420305
Compteur horaire 2 x 7 chiffres 2 x 230 2 HMT 11 / 230 16071075 420306

Caractéristiques techniques
Spécifications Caractéristiques
Type HMT
Alimentation 24 V AC - 110 V AC - 230 V AC (+20/-10 %)
Affichage affichage mécanique : 7 roues numérotées soit 99 999.99 h
Précision 1 impulsion toute les 36 sec. soit 100 impulsions heure
Fréquence 40-60 Hz
Classe de précision 0.5 %
Consommation
HMT 1/24 1.5 VA (1.5 W)
HMT 1/110 15 VA (1.2 W)
HMT 1/230 15 VA (1.1 W)
HMT 11/230 30 VA (2.2 W)
Température : fonctionnement / stockage -10...+50 °C
Raccordement : amont - aval 6 mm² ou 2 x 2.5 mm²
Fixation fixation rapide sur profilé 35 mm EN 50022
Dimensions : H x L x P 85 x 35 x 58 mm

Dimensions mm

45 85

44
35 58
2 modules

Schémas de câblage
HMT 1 HMT 11
5 6 7 8 5 6 7 8
HMT1 24 V~ 50Hz HMT11
-25T55
h
h
h
1 2 3 4 1 2 3 4
L L
230 V / 50 Hz 230 V / 50 Hz
N N

3/60 | ABB Résidentiel et petit tertiaire
