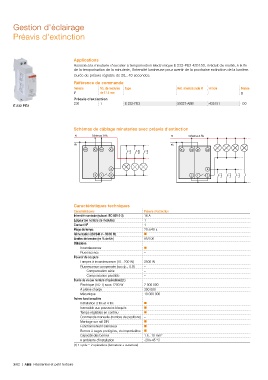

Page 258 - Catalogue Residentiel et petit Tertiaire

Gestion d'éclairage

Préavis d'extinction

Applications
Associé à la minuterie d'escalier à temporisation électronique E 232-PE3 435150, il réduit de moitié, à la fin
de la temporisation de la minuterie, l'intensité lumineuse pour avertir de la prochaine extinction de la lumière.
Durée de préavis réglable de 20...40 secondes.
Référence de commande
Tension Nb. de modules Type Réf. internationale @ Article Masse
V de 17.5 mm g
Préavis d'extinction
230 1 E 232-PE3 59327-ABB 435151 130
E 232 PE3

Schémas de câblage minuteries avec préavis d'extinction
N Schémas 3 ls N Schémas 4 ls

Ph Ph
A1 A2 A1 A2 A1 A2 A1 A2

4 4
2 1 2 2 1 2

Caractéristiques techniques
Caractéristiques Préavis d'extinction
Intensité nominale (suivant IEC 669-2-3) 16 A
Largeur (en nombre de modules) 1
Contact NF 1
Plage de temps 20 s/40 s
Alimentation 230/240 V - 50/60 Hz ■
Limites de tension (en % de Un) 85/106
Utilisation
Incandescence ■
Fluorescence –
Pouvoir de coupure
Lampes à incandescence (10...200 W) 3500 W
Fluorescence compensée (cos ϕ = 0.9) –
Compensation série –
Compensation parallèle –
Durée de vie (en nombre d'opérations) (1)
Électrique (AC-1) sous 1200 W 2 000 000
A pleine charge 300 000
Mécanique 10 000 000
Autres fonctionnalités
Installation 3 fils et 4 fils ■
Insensible aux poussoirs bloqués ■
Temps réglables en continu ■
Commande manuelle (nombre de positions) –
Montage sur rail DIN ■
Fonctionnement silencieux ■
Bornes à cages protégées, vis imperdables ■
Capacité des bornes 1.5...10 mm²
θ ambiante d'installation -20/+45 °C
(1) 1 cycle = 2 opérations (fermeture + ouverture)
