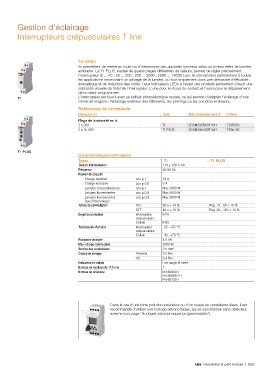

Page 259 - Catalogue Residentiel et petit Tertiaire

Gestion d'éclairage

Interrupteurs crépusculaires T line

Fonction
Ils permettent de mettre en route ou d'interrompre des appareils lumineux selon un niveau défini de lumière
ambiante. Le T1 PLUS, équipé de quatre plages différentes de valeurs, permet de régler précisément
l'interrupteur (2 ... 40 ; 20 ... 200 ; 200 ... 2000 ; 2000 ... 15000 Lux). Ils conviennent parfaitement à toutes
les applications nécessitant un pilotage de la lumière, ou tout simplement dans une démarche d'efficacité
énergétique et de réduction des coûts. Deux indicateurs LEDs à l'avant des produits permettent d'avoir une
indication visuelle de l'état de l'interrupteur. L'une pour le statut du contact et l'autre pour le dépassement
de la valeur programmée.
L'interrupteur est fourni avec sa celllule photoélectrique murale, ce qui permet d'adapter l'éclairage d'une
T1
vitrine de magasin, l'éclairage extérieur des bâtiments, les parkings ou les corridors extérieurs.
Références de commande
Désignation Type Réf. internationale @ Article
Plage de luminosité en lx
2 à 200 T1 2CSM295563R1341 T295563
2 à 15 000 T1 PLUS 2CSM295793R1341 T295793

T1 PLUS
Caractéristiques techniques
Types T1 T1 PLUS
Tension d'alimentation 110 ± 230 V AC
Fréquence 50-60 Hz
Pouvoir de coupure
Charge résistive cos φ 1 16 A
Charge inductive cos φ 0.6 3 A
Lampes à incandescence cos φ 1 Max 3600 W
Lampes fluorescentes cos φ 0.8 Max 3600 W
Lampes fluorescentes cos φ 0.9 Max 3600 W
Duo./électronique
Temps de commutation ON 30 s ± 10 % Rég. 15...90 ± 10 %
OFF 40 s ± 10 % Rég. 20...120 ± 10 %
Degré de protection Interrupteur IP20
crépusculaire
Cellule IP65
Température d'emploi Interrupteur -25...+55 °C
crépusculaire
Cellule -40...+70 °C
Puissance dissipée 4.5 VA
Max. charge commutable 3500 W
Section des conducteurs 2.5 mm²
Couple de serrage Terminal 0.5 Nm
Vis 0.4 Nm
Indicateur de statuts Led rouge et verte
Nombre de modules de 17.5 mm 1
Normes de référence EN 60669-1
EN 60669-2-1
EN 60730-1

Dans le cas d'une forte pollution extérieure ou d'un risque de vandalisme élevé, il est
recommandé d'utiliser une horloge astronomique, qui se synchronise sans détecteur
externe (voir page "Horloges astronomiques programmables").

ABB Résidentiel et petit tertiaire | 3/63
