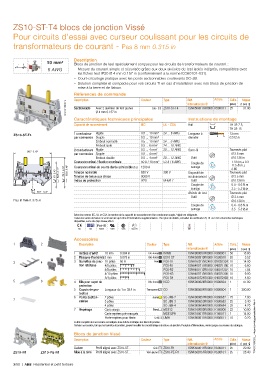

Page 254 - Catalogue Residentiel et petit Tertiaire

ZS10-ST-T4 blocs de jonction Vissé

Pour circuits d'essai avec curseur coulissant pour les circuits de

transformateurs de courant - Pas 8 mm 0.315 in

Description
10 mm² Blocs de jonction de test spécialement conçus pour les circuits de transformateurs de courant :
6 AWG – Mesure du courant simple et sécurisée grâce aux deux alvéoles de test isolés intégrés, compatibles avec
les fiches test IP20 Ø 4 mm 0.157 in (conformément à la norme IEC60101-031).
– Court-circuitage pratique avec les ponts sectionnables coulissants SC-JB.
– Solution complète et compacte pour vos circuits TI en cas d'installation avec nos blocs de jonction de
mise à la terre et de liaison.
Références de commande
Description Couleur Type Réf. Article Colis. (1 pce) g
Masse
1SNK161066F0014 Sectionnable Avec 2 alvéoles de test jaunes Gris ZS10-ST-T4 internationale @ (pièce) 31.90
1SNK508311R0000 K508311
25
Ø 4 mm 0.157 in
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
ZS10-ST-T4 1 conducteur Rigide 0.5 ... 10 mm² 24 ... 6 AWG Longueur à 13 mm
par connexion Souple 0.5 ... 10 mm² dénuder 0.512 in
Embout non isolé 0.5 ... 10 mm² 24 ... 8 AWG
Embout isolé 0.5 ... 6 mm² 24 ... 10 AWG
2 conducteurs Rigide 0.5 ... 4 mm² 20 ... 12 AWG Serre-fil Tournevis plat
80.7 3.18"
par connexion Souple 0.5 ... 4 mm² Ø 3.5 mm
Embout double 0.5 ... 4 mm² 20 ... 12 AWG Outil Ø 0.138 in
Courant nominal / Section nominale 50 A / 10 mm² 53 A / 6 AWG Couple de 1.3 N.m ± 0.3
11.5 lb.in ±
1200 A
serrage
Courant nominal de courte durée admissible (1s)
2.65
61 2.40" 53.5 2.11" 70.1 2.76" 62.6 2.46" Tension nominale 630 V 300 V Dispositif de Tournevis plat
8000 V
sectionnement
Ø 3.5 mm
Tension de tenue aux chocs
Indice de protection IP20 NEMA 1 Outil Ø 0.138 in
Couple de 0.4 - 0.6 N.m
serrage 3.5 - 5.3 lb.in
38.7 1.52" Alvéole de test Tournevis plat
Outil Ø 3.5 mm
Pas 8 mm 0.315 in Ø 0.138 in
Couple de 0.4 - 0.6 N.m
serrage 3.5 - 5.3 lb.in
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire.
Toutes les autres données ne sont fournies qu'à titre d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques
disponibles sur le site http://www.abb.fr
CE CB RoHS USR CSA Gost R BV
Accessoires
1 2 Description Couleur Type Réf. Article Colis. Masse
internationale @ (pièce) (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAM3 1SNK900001R0000 K900001 50 13.80
2 Flasques d'extrémité2 mm 0.079 in Gris foncé ES10-ST 1SNK508910R0000 K508910 20 3.52
3 4 3 Barrettes de jonc- 10 pôles 50 A Noir PC8-10 1SNA163313R2400 016331324 10 14.00
tion latérales 4/6 pôles PC8-R1 1SNA400711R0600 040071106 10 6.60
4/8 pôles PC8-R2 1SNA400712R0700 040071207 10 7.84
4/10 pôles PC8-R3 1SNA400713R0000 040071300 10 9.00
3/4 pôles PC8-R4 1SNA400724R0300 040072403 10 4.50
5 6 4 Kits pour capot de Gris foncé KCO 1SNK900624R0000 K900624 1 47.80
protection
5 Capots de pro- Longueur de 1 m 39.4 in Transparent CO 1SNK900604R0000 K900604 1 300.00
tection
6 Ponts section- 2 pôles Jaune SC-JB8-2 1SNK900652R0000 K900652 25 2.00
7 nables 3 pôles SC-JB8-3 1SNK900653R0000 K900653 25 3.40
4 pôles SC-JB8-4 1SNK900654R0000 K900654 25 4.70
7 Repérage Carte vierge Blanc MC812 1SNK160000R0000 K160000 22 10.00
Carte repères pré-marqués MC812PA 1SNK160011R0000 K160011 1 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Pour plus d'informations, voir les pages accessoires du catalogue. 1TXH000159C03__-Mesure comptage et detection - Rév. A
Blocs de jonction Vissé
Description Couleur Type Réf. Article Colis. Masse
internationale @ (pièce) (1 pce) g
Liaison Profil aligné avec ZS10-ST... Gris ZS10-R1 1SNK508011R0000 K508011 25 20.90
ZS10-R1 ZS10-PE-R1 Mise à la terre Profil aligné avec ZS10-ST... Vert-jaune ZS10-PE-R1 1SNK508151R0000 K508151 25 28.40
