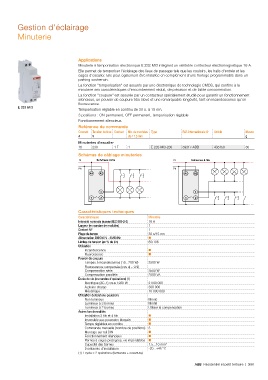

Gestion d'éclairage

Minuterie

Applications
Minuterie à temporisation électronique E 232 MI3 intégrant un véritable contacteur électromagnétique 16 A.
Elle permet de temporiser l'éclairage des lieux de passage tels que les couloirs, les halls d'entrée et les
cages d'escalier. Elle peut également être installée en complément d'une horloge programmable dans un
parking souterrain.
La fonction "temporisation" est assurée par une électronique de technologie CMOS, qui confère à la
minuterie ses caractéristiques d'encombrement réduit, de précision et de faible consommation.
La fonction "coupure" est assurée par un contacteur spécialement étudié pour garantir un fonctionnement
silencieux, un pouvoir de coupure très élevé et une remarquable longévité, tant en incandescence qu'en
fluorescence.
E 232 MI3
Temporisation réglable en continu de 30 s. à 15 mn.
3 positions : ON permanent, OFF permanent, temporisation réglable
Fonctionnement silencieux.
Référence de commande
Courant Tension bobine Contact Nb. de modules Type Réf. internationale @ Article Masse
A V de 17.5 mm g
Minuteries d'escalier
16 230 1 F 1 E 232-MI3-230 59317-ABB 435150 80
Schémas de câblage minuteries
N Schémas 3 fils N Schémas 4 fils
Ph Ph
A1 A2 A1 A2

4 4
1 2 1 2

Caractéristiques techniques
Caractéristiques Minuterie
Intensité nominale (suivant IEC 669-2-3) 16 A
Largeur (en nombre de modules) 1
Contact NF 1
Plage de temps 30 s/15 mn
Alimentation 230/240 V - 50/60 Hz ■
Limites de tension (en % de Un) 85/106
Utilisation
Incandescence ■
Fluorescence ■
Pouvoir de coupure
Lampes à incandescence (10...200 W) 3500 W
Fluorescence compensée (cos ϕ = 0.9) –
Compensation série 3500 W
Compensation parallèle 2500 VA
Durée de vie (en nombre d'opérations) (1)
Électrique (AC-1) sous 1200 W 2 000 000
A pleine charge 300 000
Mécanique 10 000 000
Utilisation de boutons-poussoirs
Non lumineux Illimité
Lumineux à 3 bornes Illimité
Lumineux à 2 bornes Utiliser la compensation
Autres fonctionnalités
Installation 3 fils et 4 fils ■
Insensible aux poussoirs bloqués ■
Temps réglables en continu ■
Commande manuelle (nombre de positions) 3
Montage sur rail DIN ■
Fonctionnement silencieux ■
Bornes à cages protégées, vis imperdables ■
Capacité des bornes 1.5...10 mm²
θ ambiante d'installation -20...+45 °C
(1) 1 cycle = 2 opérations (fermeture + ouverture).
