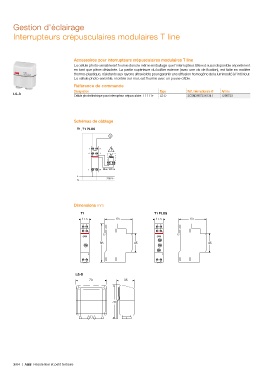

Gestion d'éclairage

Interrupteurs crépusculaires modulaires T line

Accessoires pour interrupteurs crépusculaires modulaires T line
La cellule photo-sensible est fournie dans le même emballage que l'interrupteur. Elle est aussi disponible séparément
en tant que pièce détachée. La partie supérieure du boîtier externe (avec une vis de fixation), est faite en matière
thermo-plastique, résistante aux rayons ultraviolets pour garantir une diffusion homogène de la luminosité à l'intérieur.
La cellule photo-sensible, montée sur mur, est fournie avec un passe-câble.
Référence de commande
Désignation Type Réf. internationale @ Article
LS-D Cellule photoélectrique pour interrupteur crépusculaire T1 / T1+ LS-D 2CSM295723R1341 T295723

Schémas de câblage
T1, T1 PLUS

1 3
5 7

L N Max 100 m
L
230 V~
N

Dimensions mm
T1 T1 PLUS
17.5 65 17.5 65
1 3 1 3
5 7 5 7

86 45 45

L N L N

LS-D
70 35

76
