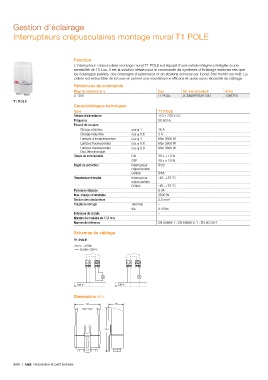

Gestion d'éclairage

Interrupteurs crépusculaires montage mural T1 POLE

Fonction
L'interrupteur crépusculaire montage mural T1 POLE est équipé d'une cellule intégrée préréglée à une
sensibilité de 10 Lux. Il est la solution idéale pour la commande de systèmes d'éclairage externes tels que
les éclairages publics, des éclairages d'autoroutes et de stations services car il peut être monté sur mât. La
cellule est extractible de la base et permet une maintenance efficace et aisée sans nécessité de câblage.
Références de commande
Plage de luminosité en Ix Type Réf. internationale @ Article
2 : 200 T1 POLE 2CSM295753R1341 T295753
T1 POLE
Caractéristiques techniques
Types T1 POLE
Tension d'alimentation 110 ± 230 V AC
Fréquence 50-60 Hz
Pouvoir de coupure
Charge résistive cos φ 1 16 A
Charge inductive cos φ 0.6 3 A
Lampes à incandescence cos φ 1 Max 3600 W
Lampes fluorescentes cos φ 0.8 Max 3600 W
Lampes fluorescentes cos φ 0.9 Max 3600 W
Duo./électronique
Temps de commutation ON 30 s ± 10 %
OFF 40 s ± 10 %
Degré de protection Interrupteur IP20
crépusculaire
Cellule IP65
Température d'emploi Interrupteur -40...+70 °C
crépusculaire
Cellule -40...+70 °C
Puissance dissipée 6 VA
Max. charge commutable 3500 W
Section des conducteurs 2.5 mm²
Couple de serrage Terminal −
Vis 0.4 Nm
Indicateur de statuts −
Nombre de modules de 17.5 mm −
Normes de référence EN 60669-1 ; EN 60669-2-1 ; EN 60730-1

Schémas de câblage
T1 POLE
230 V~ -30T60
16 (3)A / 250 V~

L N L N

L 230 V~ L 230 V~
N N
Dimensions mm
T1 POLE
70 35

117
