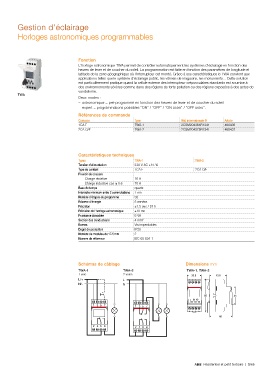

Page 261 - Catalogue Residentiel et petit Tertiaire

Gestion d'éclairage

Horloges astronomiques programmables

Fonction
L'horloge astronomique TWA permet de contrôler automatiquement les systèmes d'éclairage en fonction des
heures de lever et de coucher du soleil. La programmation est faite en fonction des paramètres de longitude et
latitude de la zone géographique où l'interrupteur est monté. Grâce à ses caractéristiques le TWA convient aux
applications telles que le système d'éclairage public, les vitrines de magasins, les monuments... Cette solution
est particulièrement pratique quand la cellule externe des interrupteur crépusculaires standards est soumise à
des environnements sévères comme dans des régions de forte pollution ou des régions exposées à des actes de
vandalisme.
TWA
Deux modes :
– astronomique = pré-programmé en fonction des heures de lever et de coucher du soleil
– expert = programmations possibles "ON" / "OFF" / "ON astro" / "OFF astro".
Références de commande
Contacts Type Réf. internationale @ Article
1CA F TWA-1 2CSM204365R1341 460436
2CA O/F TWA-2 2CSM204375R1341 460437

Caractéristiques techniques
Types TWA-1 TWA-2
Tension d'alimentation 230 V AC +15 %
Type de contact 1CA F 2CA O/F
Pouvoir de coupure
Charge résistive 16 A
Charge inductive cos φ 0.6 10 A
Base de temps quartz
Intervalle minimum entre 2 commutations 1 mn
Nombre d'étapes du programme 56
Réserve d'énergie 5 années
Précision ±1.5 sec / 24 h
Précision de l'horloge astronomique ±10 mn
Puissance absorbée 6 VA
Section des conducteurs 4 mm²
Bornes Vis imperdables
Degré de protection IP20
Nombre de modules de 17.5 mm 2
Normes de référence IEC 60 634-1

TW1 - TW1/D TW2/10K Schémas de câblage TWA-2 TW1 - TW1/D Dimensions mm LS-SP
TWA-1
TWA-1, TWA-2
TWA-1 TWA-2 TWA-1, TWA-2 TW2/10K
2 channels
1 channel
1 voie 2 voies 17.5 60 35.8 43.8 35 60 48 28
L/+ L 1 3 1 3 5 7 23
N/- N 5 7 13 5L N
! ! 56
1 3
1 35 LN 90 45 85 45 90 45
5 7
1 35 7 1 35 7
24 68 10
L N
2 4 6 8
60 44
20
L N Max 100 m 24 68 10
24 68 24 68 15
L 230 V~ L 230 V~
N N
TWP
230 V~ -30T60
16 (3)A / 250 V~
ABB Résidentiel et petit tertiaire | 3/65
