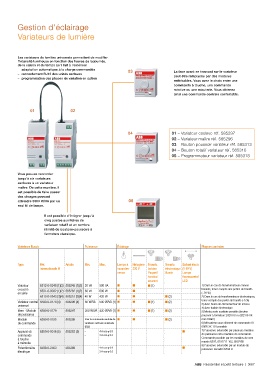

Page 263 - Catalogue Residentiel et petit Tertiaire

Gestion d'éclairage

Variateurs de lumière

Les variateurs de lumière universels permettent de modifier
l'intensité lumineuse en fonction des heures de la journée,
de la saison et du temps qu'il fait à l'extérieur
– adaptation automatique à la charge commandée 03 La face avant se trouvant sur le variateur
– raccordement RJ12 des unités esclaves peut être remplacée par des modules
– programmation des phases de variation en option
enfichables. Vous avez le choix entre une
commande à touche, une commande
rotative ou une minuterie. Vous obtenez
ainsi une commande centrale confortable.

01 02

04 01 – Variateur esclave réf. 585297
02 – Variateur maître réf. 585296
03 – Bouton poussoir variateur réf. 585313
04 – Bouton rotatif variateur réf. 585316
05 – Programmateur variateur réf. 585318

Vous pouvez raccorder
jusqu'à six variateurs
esclaves à un variateur
maître. De cette manière, il
est possible de faire passer
des charges pouvant
atteindre 3000 W/VA par un 05
seul fil de lampe.

Il est possible d'intégrer jusqu'à
cinq postes auxiliaires de
variateur rotatif et un nombre
illimité de boutons-poussoirs à
fermeture classique.

Variateurs Busch Puissance Éclairage Plaques centrales

Type Réf. Article Min. Max. Lampe à Halogène Transfo. Transfo. Ballast électr.
internationale @ incandes- 230 V bobine électronique (1-10 V)
cence Paquet/ Busch Lampe
toroïdal fluorescente/
courant LED
Variateur 6512-0-0248 (1)(3) 585245 (1)(3) 20 VA 500 VA ■ ■ ■ (1) 1) Dans le cas de transformateurs conven-
encastré 6531-0-0032 (1)(2) 585282 (1)(2) 60 VA 600 W ■ ■ tionnels, tenez compte des pertes de transfo
en série (~20 %)
6513-0-0543 (3)(4) 585251 (3)(4) 40 W 420 W ■ ■ ■ (2) 2) Dans le cas de transformateurs électroniques,
Variateur central 6590-0-0178 (4) 585296 (4) 60 W/VA 500 W/VA (1) ■ ■ ■ (1) ■ (2) tenez compte des pertes de transfo (~5 %)
universel 3) Avec borne de déconnecteur de réseau
4) Avec fusible électronique
Idem - Module 6590-0-0179 585297 200 W/VA 420 W/VA (1) ■ ■ ■ (1) ■ (2) 5) Mode poste auxiliaire possible (bouton-
de puissance poussoir à fermeture 2020 US ou 2021/6 UK
Module 6590-0-0155 585295 Pour la commande centrale de ■ ■ ■ (2) non éclairé)
de commande variateurs centraux universels 6) Mécanisme avec élément de commande IR
6583 6066-XX-101 possible
Appareil de 6550-0-0016 (5) 585283 (5) – 4 A cos φ 0.9 ■ 7) Puissance extensible par plusieurs modules
commande – 3 A cos φ 0.5 de puissance et/ou modules de commande.
à touche Commande possible par les modules de com-
à mémoire mande 6597, 6197/11-102, 6997/60
8) Puissance extensible par un module de
Potentiomètre 6599-0-2563 585366 – 4 A cos φ 0.9 ■ puissance encastré 6594 U
électrique – 3 A cos φ 0.5

ABB Résidentiel et petit tertiaire | 3/67
