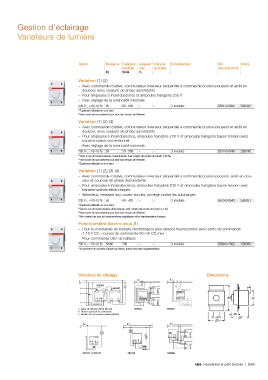

Page 265 - Catalogue Residentiel et petit Tertiaire

Gestion d'éclairage

Variateurs de lumière

Tension Fréquence Puissance Longueur Indice de Encombrement Réf. Article
nominale max. protection internationale @
Hz W/VA m

Variateur (1) (2)
– Avec commande rotative, commutateur inverseur séquentiel à commande bouton-poussoir et arrêt en
douceur, avec coupure de phase ascendante
– Pour ampoules à incandescence et ampoules halogène 230 V
– Avec réglage de la luminosité minimale
230 V~, +10/-10 % 50 60 - 600 – – 3 modules 6531-0-0032 585282
1) Également utilisable en va et vient.
2) Avec borne de raccordement pour mise hors tension de l´élément.
Variateur (1) (2) (3)
– Avec commande rotative, commutateur inverseur séquentiel à commande bouton-poussoir et arrêt en
douceur, avec coupure de phase ascendante
– Pour ampoules à incandescence, ampoules halogène 230 V et ampoules halogène basse tension avec
transformateur conventionnel
– Avec réglage de la luminosité minimale
230 V~, +10/-10 % 50 20 - 500 – – 3 modules 6512-0-0248 585245
1) Dans le cas de transformateurs conventionnels, tenir compte des pertes de transfo (~20 %).
2) Avec borne de raccordement pour mise hors tension de l´élément.
3) Également utilisable en va et vient.
Variateur (1) (2) (3) (4)
– Avec commande rotative, commutateur inverseur séquentiel à commande bouton-poussoir, arrêt en dou-
ceur et coupure de phase descendante
– Pour ampoules à incandescence, ampoules halogène 230 V et ampoules halogène basse tension avec
transformateurs électroniques
– Silencieux, résistant aux courts-circuits, protégé contre les surcharges
230 V~, +10/-10 % 50 40 - 420 – – 3 modules 6513-0-0543 585251
1) Également utilisable en va et vient.
2) Dans le cas de transformateurs électroniques, tenir compte des pertes de transfo (~5 %).
3) Avec borne de raccordement pour mise hors tension de l´élément.
4) Ne convient pas pour les transformateurs magnétiques et les transformateurs toriques.
Potentiomètre électronique (1)
– Pour la commande de ballasts électroniques pour lampes fluorescentes avec sortie de commande
1-10 V CC, courant de commande 50 mA CC max.
– Pour commande LED via ballasts
230 V~, +10/-10 % 50/60 700 – – 3 modules 6599-0-2563 585366
1) En présence de courants d'appel trop élevés, prévoir des relais supplémentaires.

Schémas de câblage Dimensions

585296
585297

a Ligne de données RJ12 (25 cm) 585283 585283
b Bouton poussoir de commande
c Module de commande optionnel (KNX)

585282 et 585245 585296 585366
