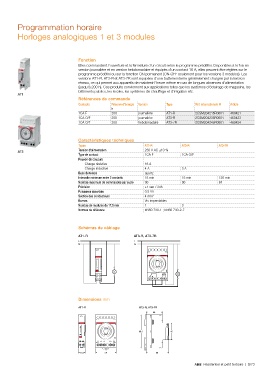

Page 269 - Catalogue Residentiel et petit Tertiaire

Programmation horaire

Horloges analogiques 1 et 3 modules

Fonction
Elles commandent l'ouverture et la fermeture d'un circuit selon le programme prédéfini. Disponibles à la fois en
version journalière et en version hebdomadaire et équipés d'un contact 16 A, elles peuvent être réglées sur le
programme prédéfini ou sur la fonction ON permanent (ON-OFF seulement pour les versions 3 modules). Les
versions AT1-R, AT3-R et AT3-7R sont équipées d'une batterie interne généralement chargée par la tension
réseau, ce qui permet aux appareils de maintenir l'heure même en cas de longues absences d'alimentation
(jusqu'à 200 h). Ces produits conviennent aux applications telles que les systèmes d'éclairage de magasins, les
bâtiments publics, les écoles, les systèmes de chauffage et d'irrigation etc.
AT1
Références de commande
Contacts Réserve d'énergie Version Type Réf. internationale @ Article
h
1CA F 200 journalière AT1-R 2CSM204215R0601 460421
1CA O/F 200 journalière AT3-R 2CSM204235R0601 460423
1CA O/F 200 hebdomadaire AT3-7R 2CSM204245R0601 460424

Caractéristiques techniques
Types AT1-R AT3-R AT3-7R
Tension d'alimentation 230 V AC ±10 %
AT3
Type de contact 1CA F 1CA O/F
Pouvoir de coupure
Charge résistive 16 A
Charge inductive 4 A 3 A
Base de temps quartz
Intervalle minimum entre 2 contacts 15 min 15 min 120 min
Nombre maximum de commandes par cycle 96 96 84
Précision ±1 sec / 24h
Puissance absorbée 0.5 VA
Section des conducteurs 4 mm²
Bornes Vis imperdables
Nombre de modules de 17.5 mm 1 3
Normes de référence EN60 730-1 ; EN60 730-2-7

Schémas de câblage

AT1-R AT3-R, AT3-7R
L L L L L L
N N N N N N

1 3 5 L N 1 3 5 L N
4 4
3 3
M M
2 4 2 4 2 4 6 1012
1 3 1 3 2 4 6 1012

Dimensions mm

AT1-R AT3-R, AT3-7R
44

88.5 45

2 4 6 1012
2 4
1 3
17.8 54 60

ABB Résidentiel et petit tertiaire | 3/73
