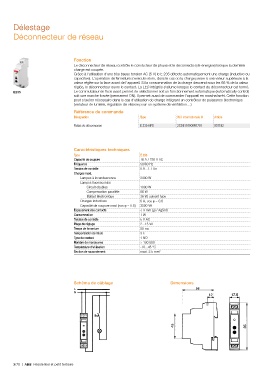

Page 274 - Catalogue Residentiel et petit Tertiaire

Délestage

Déconnecteur de réseau

Fonction
Le déconnecteur de réseau contrôle le conducteur de phase et le déconnecte (dé-énergise) lorsque la dernière
charge est coupée.
Grâce à l'utilisation d'une très basse tension AC (5 V) le E 235 détecte automatiquement une charge (inductive ou
capacitive). L'opération de fermeture s'exécute alors, dans le cas où la charge passe à une valeur supérieure à la
valeur réglée sur la face avant de l'appareil. Si la consommation de la charge descend sous les 66 % de la valeur
réglée, le déconnecteur ouvre le contact. La LED intégrée s'allume lorsque le contact du déconnecteur est fermé.
E235 Le commutateur en face avant permet de sélectionner soit un fonctionnement automatique (automatically control)
soit une marche forcée (permanent ON). Il permet aussi de commander l'appareil en marche/arrêt. Cette fonction
peut s'avérer nécessaire dans le cas d'utilisation de charge intégrant un contrôleur de puissance électronique
(variateur de lumière, régulation de vitesse pour un système de ventilation…).
Référence de commande
Désignation Type Réf. internationale @ Article
Relais de déconnexion E 235-NFS 2CDE110000R1701 957182

Caractéristiques techniques
Type E 235
Capacité de coupure 16 A / 230 V AC
Fréquence 50/60 Hz
Tension de contrôle 0.9...1.1 Un
Charges maxi.
Lampes à incandescence 2300 W
Lampes fluorescentes
Circuit doubles 1000 W
Compensation parallèle 56 W
Ballast électronique 36 W, suivant type
Charges inductives 6 A, cos φ = 0.6
Capacité de coupure maxi (cos φ = 0.5) 3500 VA
Espacement des contacts < 3 mm (µ) / AgSnO
Consommation 1 W
Tension de contrôle 5 V AC
Plage de réglage 2...15 VA
Temps de fermeture 50 ms
Temporisation du relais 3 s
Type de contact 1 NO
Nombre de manœuvres > 100 000
Température d'utilisation -10...45 °C
Section de raccordement maxi. 2.5 mm²

Schéma de câblage Dimensions
58
