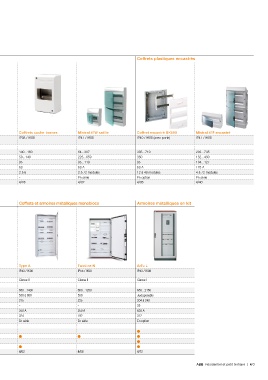

Page 279 - Catalogue Residentiel et petit Tertiaire

Type Gaine Techniques de Logement Coffrets plastiques en saillie Coffrets plastiques encastrés

Modèle Goulotte GTL Bac d'encastrement Coffret Gale'O Coffret Mistral 30W Coffrets cache-bornes Mistral 41W saillie Coffret encastré UK500 Mistral 41F encastré
Degré de protection / résistance IP41 – IP40 / IK07 (avec porte) IP41 / IK08 (avec porte) IP38 / IK08 IP41 / IK08 IP40 / IK08 (avec porte) IP41 / IK08
aux chocs
Dimensions extérieures
Hauteur mm 2600 475...980 238...633 262...659 140...160 64...387 335...710 202...735
Largeur mm 250...400 280...530 250 387 50...140 223...659 350 152...430
Profondeur mm 63 180 111 118 95 95...119 95 104...127
Intensité maximale – – 90 A 90 A 63 63 A 63 A 125 A
Nombre de modules 13 et 18 modules 1 et traversées 13 à 52 modules 18 à 72 modules 2 à 6 2 à 72 modules 12 à 48 modules 4 à 72 modules
Porte Couvercle en série En option En option En option – En série En option En série
Page 4/4 4/12 4/18 4/24 4/28 4/32 4/36 4/40

Type Coffrets plastiques étanches Coffrets et armoires métalliques monoblocs Armoires métalliques en kit

Modèle Mistral 65 - IP65 Gemini - IP66 Coffrets photovoltaïques Type A Twinline N ArTu L
Degré de protection / résistance IP65 / IK09 IP66 / IK10 IP65 IP43 / IK08 IP55 / IK08 IP43 / IK08
aux chocs
Classe de protection Classe II Classe II Classe II Classe I
Dimensions extérieures
Hauteur mm 202...735 400...1005 1250...600 650...1400 650...1250 650...2150
Largeur mm 152...430 335 à 840 232 - 430 550 à 800 550 Juxtaposable
Profondeur mm 117...155 210 à 360 155 215 225 204 à 240
Pouvoir de coupure Icw – – – – – 35
Intensité maximale 125 A 400 A 250 A 250 A 630 A
Nombre de modules 4 à 72 modules 216 8 à 54 324 192 312
Porte En série En série En série En série En option
Solution de répartition
Répartiteurs spécifiques 
Répartiteurs modulaires    
Répartiteurs UNICLIC 
Jeux de barres  
Page 4/44 4/52 4/58 4/62 4/68 4/72

ABB Résidentiel et petit tertiaire | 4/3
