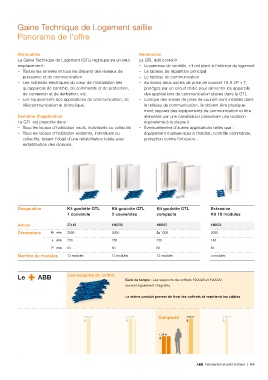

Page 281 - Catalogue Residentiel et petit Tertiaire

Gaine Technique de Logement saillie

Panorama de l'offre

Généralités Destination
La Gaine Technique de Logement (GTL) regroupe en un seul La GTL doit contenir :
emplacement : – Le panneau de contrôle, s'il est placé à l'intérieur du logement
– Toutes les arrivées et tous les départs des réseaux de – Le tableau de répartition principal
puissance et de communication – Le tableau de communication
– Les matériels électriques du cœur de l'installation tels – Au moins deux socles de prise de courant 16 A 2P + T,
qu'appareils de contrôle, de commande et de protection, protégés par un circuit dédié pour alimenter les appareils
de connexion et de dérivation, etc. des applications de communication placés dans la GTL
– Les équipements des applications de communication, de – Lorsque des socles de prise de courant sont installés dans
télécommunication et domotique. le tableau de communication, ils doivent être physique-
ment séparés des équipements de communication et être
Domaine d'application alimentés par une canalisation présentant une isolation
La GTL est prescrite dans : équivalente à la classe II
– Tous les locaux d'habitation neufs, individuels ou collectifs – Éventuellement d'autres applications telles que :
– Tous les locaux d'habitation existants, individuels ou équipement multiservices à l'habitat, contrôle commande,
collectifs, faisant l'objet d'une réhabilitation totale avec protection contre l'intrusion…
redistribution des cloisons.

Désignation Kit goulotte GTL Kit goulotte GTL Kit goulotte GTL Extension
1 couvercle 2 couvercles compacte Kit 18 modules

Article 27410 190036 190037 190024
Dimensions H mm 2600 2600 2x 1300 2600
L mm 250 250 250 140
P mm 63 63 63 63
Nombre de modules 13 modules 13 modules 13 modules 5 modules

Le + ABB Les supports de coffret Gain de temps : Les supports de coffrets 190028 et 190029

servent également d'agrafes.

Le même produit permet de fixer les coffrets et maintenir les câbles.

2.60 m 2.60 m Compacte 2.60 m 2.60 m

1.30 m

ABB Résidentiel et petit tertiaire | 4/5
