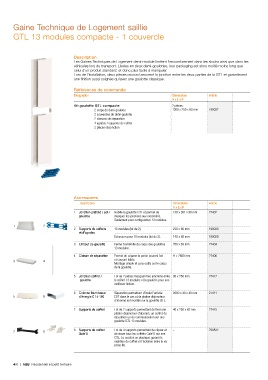

Page 284 - Catalogue Residentiel et petit Tertiaire

Gaine Technique de Logement saillie

GTL 13 modules compacte - 1 couvercle

Description
Les Gaines Techniques de Logement demi-module limitent l'encombrement dans les stocks ainsi que dans les
véhicules lors du transport. Livrées en deux demi-goulottes, leur packaging est alors moitié moins long que
celui d'un produit standard, et donc plus facile à manipuler.
Lors de l'installation, deux pièces raccord assurent la jonction entre les deux parties de la GTL et garantissent
une finition aussi soignée qu'avec une goulotte classique.

Références de commande
Désignation Dimensions Article
H x L x P
Kit goulotte GTL compacte 2 pièces :
2 corps de demi-goulotte 1300 x 250 x 63 mm 190037
2 couvercles de demi-goulotte
2 cloisons de séparation
4 agrafes / supports de coffret
2 pièces de jonction

Accessoires
Description Dimensions Article
H x L x P
1 Jonction plafond / sol / Habille la goulotte GTL et permet de 130 x 301 x 90 mm 27402
goulotte masquer les jonctions aux extrémités.
Seulement pour configuration 13 modules.
1 2
2 Supports de coffrets 13 modules (lot de 2). 230 x 60 mm 190028
et d'agrafes
Extension pour 18 modules (lot de 2). 140 x 60 mm 190029
3 Embout de goulotte Ferme l'extrémité du corps des goulottes 250 x 63 mm 27404
13 modules.
4 Cloison de séparation Permet de séparer la partie courant fort H = 2600 mm 27406
et courant faible.
3 4
Montage simple et sans outils sur le corps
de la goulotte.
5 Jonction coffret / Lot de 2 pièces masquant les jonctions entre 30 x 250 mm 27417
goulotte le coffret 13 modules et la goulotte pour une
meilleure finition.
6 Colonne fournisseur Séparation permettant d'isoler l'arrivée 2600 x 40 x 40 mm 27411
5 6 d'énergie C 14-100 EDF dans le cas où la platine disjoncteur
d'abonné est montée sur la goulotte GTL.
7 Supports de coffret Lot de 2 supports permettant de fixer une 40 x 250 x 63 mm 27415
platine disjoncteur d'abonné, un coffret de
répartition ou de communication sur une
goulotte GTL 13 modules.

8 Supports de coffret Lot de 4 supports permettant de clipser et – 798832
7 8
Gale'O de visser tous les coffrets Gale'O sur une
GTL. Le crochet en plastique garanti le
maintien du coffret et l'isolation entre la vis
et les fils.

4/8 | ABB Résidentiel et petit tertiaire
