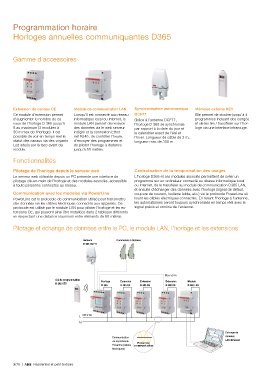

Page 272 - Catalogue Residentiel et petit Tertiaire

Programmation horaire

Horloges annuelles communiquantes D365

Gamme d'accessoires

Extension de canaux CE Module de communication LAN Synchronisation astronomique Mémoire externe KEY
Ce module d'extension permet Lorsqu'il est connecté aux réseau DCF77 Elle permet de stocker jusqu'à 4
d'augmenter le nombre de ca- informatique local ou Internet, le Grâce à l'antenne DCF77, programmes incluant des congés
naux de l'horloge D 365 jusqu'à module LAN permet de recevoir l'horloge D 365 se synchronise et de les lire / transférer sur l'hor-
8 au maximum (3 modules à des données via le web serveur par rapport à la date du jour et loge via une interface infrarouge.
50 m max de l'horloge). Il est intégré et la connexion Ether- le calendrier exact de l'été et
possible de voir en temps réel le net RJ45, de contrôler l'heure, l'hiver. Longueur de câble de 2 m,
statut des canaux via des voyants d'envoyer des programmes et longueur max de 300 m.
Led situés sur la face avant du de piloter l'horloge à distance
module. jusqu'à 50 mètres.
Fonctionnalités

Pilotage de l'horloge depuis le serveur web Centralisation de la temporisation des usages
Le serveur web utilisable depuis un PC présente une interface de L'horloge D365 et ses modules associés permettent de créer un
pilotage clé-en-main de l'horloge et des modules associés, accessible programme sur un ordinateur connecté au réseau informatique local
à toute personne connectée au réseau. ou Internet, de le transférer au module de communication D365 LAN,
et ensuite d'échanger des données avec l'horloge (signal de défaut,
Communication avec les modules via PowerLine coupure de courant, batterie faible, etc.) via le protocole PowerLine uti-
PowerLine est le protocole de communication utilisé pour transmettre lisant les câbles électriques connectés. En reliant l'horloge à l'antenne,
des données via les câbles électriques connectés aux appareils. Ce les automatismes seront toujours synchronisés en temps réel avec le
protocole est utilisé par le module LAN pour piloter l'horloge et les ex- signal précis et continu de l'antenne.
tensions CE, qui peuvent ainsi être installées dans 2 tableaux différents
en respectant une distance maximum entre éléments de 50 mètres.

Pilotage et échange de données entre le PC, le module LAN, l'horloge et les extensions

Antenne Commande à distance
D 365 DCF77

Max 50 m
Clé de programmation Horloge Extension Extension Extension Module
D 365 KEY
D 365 D 365 CE D 365 CE D 365 CE D 365 LAN

L 230 V AC
N

Échange de
Communication données
via le protocole Powerline LAN/Ethernet
Powerline (câbles communication
électriques)

3/76 | ABB Résidentiel et petit tertiaire
