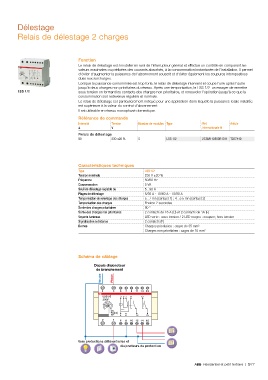

Délestage

Relais de délestage 2 charges

Fonction
Le relais de délestage est à installer en aval de l'interrupteur général et effectue un contrôle en comparant les
valeurs maximales ou préfixées des courants absorbés, à la consommation instantanée de l'installation. Il permet
d'éviter d'augmenter la puissance de l'abonnement souscrit et d'éviter également les coupures intempestives
dues aux surcharges.
Lorsque la puissance consommée est trop forte, le relais de délestage intervient et coupe l'une après l'autre
jusqu'à deux charges non prioritaires du réseau. Après une temporisation, le LSS 1/2 va essayer de remettre
LSS 1/2 sous tension en fermant les contacts des charges non prioritaires, et renouveler l'opération jusqu'à ce que la
consommation soit redevenue régulière et normale.
Le relais de délestage est particulièrement indiqué pour une application dans laquelle la puissance totale installée
est supérieure à la valeur du contrat d'abonnement.
Il est utilisable en réseau monophasé domestique.
Référence de commande
Intensité Tension Nombre de modules Type Réf. Article
A V internationale @
Relais de délestage
90 230 ±20 % 5 LSS 1/2 2CSM112500R1311 T227440

Caractéristiques techniques
Type LSS 1/2
Tension nominale 230 V ±20 %
Fréquence 50/60 Hz
Consommation 5 VA
Seuil de délestage réglable de 5...90 A
Plages de délestage 5/30 A - 10/60 A - 15/90 A
Temporisation de relestage des charges 5...7 mn (contact 1) ; 4...5.5 mn (contact 2)
Temporisation des charges Environ 2 secondes
Sortie des charges prioritaires 90 °
Sortie des charges non prioritaires 2 contacts de 16 A (O) et 2 contacts de 1A (F)
Voyants lumineux LED verte : sous tension / 2 LED rouges : coupure; hors tension
Signalisation à distance 2 contacts (F)
Bornes Charges prioritaires : cages de 35 mm²
Charges non prioritaires : cages de 10 mm²

Schéma de câblage

Depuis disjoncteur
de branchement
Neutre Phase

1 3 5 7 9 111315

LSS1/2 35 7 11 13
230V

4 8 12 14
2 4 6 8 10 12 14 16

Vers protections différentielles et
disjoncteurs de protection
