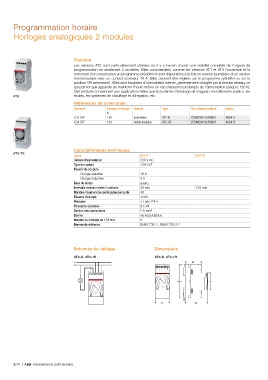

Programmation horaire

Horloges analogiques 2 modules

Fonction
Les versions AT2 sont particulièrement utilisées où il y a besoin d'avoir une visibilité complète de l'organe de
programmation en seulement 2 modules. Elles commandent, comme les versions AT1 et AT3 l'ouverture et la
fermeture d'un circuit selon un programme prédéfini et sont disponibles à la fois en version journalière et en version
hebdomadaire avec un contact inverseur 16 A. Elles peuvent être réglées sur le programme prédéfini ou sur la
position ON permanent . Elles sont équipées d'une batterie interne, généralement chargée par la tension réseau, ce
qui permet aux appareils de maintenir l'heure même en cas d'absence prolongée de l'alimentation (jusqu'à 150 h).
Ces produits conviennent aux applications telles que le système d'éclairage de magasin, les bâtiments publics, les
AT2 écoles, les systèmes de chauffage et d'irrigation, etc.
Références de commande
Contacts Réserve d'énergie Version Type Réf. internationale @ Article
h
1CA O/F 150 journalière AT2-R 2CSM204115R0601 460411
1CA O/F 150 hebdomadaire AT2-7R 2CSM204125R0601 460412

Caractéristiques techniques
AT2-7R
Types AT2-R AT2-7R
Tension d'alimentation 230 V AC
Type de contact 1CA O/F
Pouvoir de coupure
Charge résistive 16 A
Charge inductive 4 A
Base de temps quartz
Intervalle minimum entre 2 contacts 30 min 210 min
Nombre maximum de commandes par cycle 48
Réserve d'énergie 150 h
Précision ±1 sec /24 h
Puissance absorbée 0.5 VA
Section des conducteurs 2.5 mm²
Bornes vis imperdables
Nombre de modules de 17.5 mm 2
Normes de référence EN60 730-1 ; EN60 730-2-7

Schémas de câblage Dimensions

AT2-R, AT2-7R AT2-R, AT2-7R
L L L 44 44
N N N
1 3 5 L N 1 3 5 L N
1 3 5 L N
4 88.5 88.5 45 45

3
2 4 6 1012 2 4 6 1012
2 4 M 2 4
2 4 1 3 1 3
2 4 6 1012
1 3
17.8 35 17.8 3554 54 60 60
