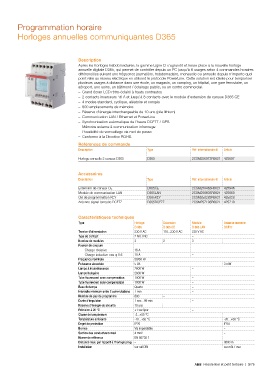

Page 271 - Catalogue Residentiel et petit Tertiaire

Programmation horaire

Horloges annuelles communiquantes D365

Description
Après les horloges hebdomadaires, la gamme Ligne D s'agrandit et laisse place à la nouvelle horloge
annuelle digitale D365, qui permet de contrôler depuis un PC jusqu'à 8 usages selon 4 commandes horaires
différenciées suivant une fréquence journalière, hebdomadaire, mensuelle ou annuelle depuis n'importe quel
point relié au réseau électrique en utilisant le protocole PowerLine. Cette solution est idéale pour temporiser
plusieurs usages à distance dans une école, un magasin, un camping, un hôpital, une gare ferroviaire, un
aéroport, une usine, un bâtiment / éclairage public, ou un centre commercial.
– Grand écran LCD rétro-éclairé à hauts contrastes
– 2 contacts inverseurs 16 A et jusqu'à 8 contacts avec le module d'extension de canaux D365 CE
– 4 modes standard, cyclique, aléatoire et congés
– 800 emplacements de mémoire
– Réserve d'énergie interchangeable de 10 ans (pile lithium)
– Communication LAN / Ethernet et PowerLine
– Synchronisation automatique de l'heure DCF77 / GPS
– Mémoire externe à communication infrarouge
– Possibilité de verrouillage via mot de passe
– Conforme à la Directive ROHS.
Références de commande
Description Type Réf. internationale @ Article
Horloge annuelle 2 canaux D365 D365 2CSM256973R0621 425697

Accessoires
Description Type Réf. internationale @ Article

Extension de canaux CE D365CE 2CSM259463R0621 425946
Module de communication LAN D365LAN 2CSM256603R0621 425660
Clé de programmation KEY D365KEY 2CSM258283R0621 425828
Antenne signal terrestre DCF77 D365DCF77 2CSM257103R0621 425710

Caractéristiques techniques
Type Horloge Extension Module Antenne terrestre
D 365 D 365 CE D 365 LAN DCF77
Tension d'alimentation 230 V AC 110...230 V AC 230 V AC
Type de contact 2 NO / NC –
Nombre de modules 3 2 3 –
Pouvoir de coupure
Charge résistive 16 A –
Charge inductive cos φ 0.6 10 A –
Fréquence nominale 50/60 Hz
Puissance absorbée 5 VA 3 mW
Lampe à incandescence 2600 W –
Lampe halogène 2600 W –
Tube fluorescent avec compensation 1000 W –
Tube fluorescent sans compensation 1000 W –
Base de temps Quartz –
Intervalle minimum entre 2 commutations 1 min –
Nombre de pas de programme 800 –
Durée d'impulsion 1 sec…99 min –
Réserve d'énergie de sécurité 10 ans –
Précision à 20 °C +1 sec/jour –
Classe de température -5...+55 °C –
Température ambiante -10...+55 °C -20…+60 °C
Degré de protection IP20 IP54
Bornes Vis imperdable –
Section des conducteurs maxi 4 mm² –
Norme de référence EN 60730-1 –
Distance max. par rapport à l'horloge prog. – 3000 m
Installation sur rail DIN sur mât / mur

ABB Résidentiel et petit tertiaire | 3/75
