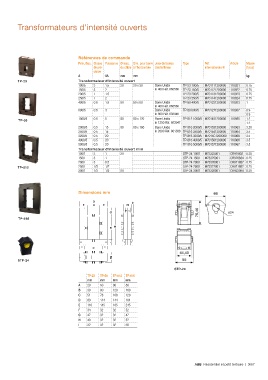

Page 253 - Catalogue Residentiel et petit Tertiaire

Transformateurs d'intensité ouverts

Références de commande
Prim./Sec. Classe Puissance Ø max. Dim. pour barre Jeux de barres Type Réf. Article Masse
de pré- du câble à l'horizontale Unidis/Emax internationale @ (1pce)
cision
A VA mm mm kg
TP-23 Transformateur d'intensité ouvert
100/5 3 1.5 20 20 x 30 Barre Unidis TP-23 100/5 M701111200000 110921 0.75
150/5 3 2 In 400 Réf. 660566 TP-23 150/5 M701121200000 110922 0.75
200/5 1 1.5 TP-23 200/5 M701131200000 110923 0.75
250/5 1 2 TP-23 250/5 M701141200000 110924 0.75
400/5 0.5 1.5 50 50 x 80 Barre Unidis TP-58 400/5 M701231200000 110933 1
In 400 Réf. 660566
800/5 0.5 3 Barre Unidis TP-58 800/5 M701271200000 110937 0.9
In 800 Réf. 603946 0.9
TP-58 1000/5 0.5 5 80 80 x 120 Barre Unidis TP-812 1000/5 M701451200000 110955 1.2
In 1250 Réf. 603947 1.2
2000/5 0.5 15 80 80 x 160 Barre Unidis TP-816 2000/5 M701531200000 110963 3.28
2500/5 0.5 15 In 2000 Réf. 661388 TP-816 2500/5 M701541200000 110964 3.5
3200/5 0.5 20 TP-816 3200/5 M7015C1200000 110968 3.5
4000/5 0.5 20 TP-816 4000/5 M701561200000 110966 3.5
5000/5 0.5 20 TP-816 5000/5 M701571200000 110967 3.5
Transformateur d'intensité ouvert mini
100/1 3 1 20 STP-24 100/1 M73323001 CR919631 0.25
150/1 3 1 STP-24 150/1 M73325001 CR920834 0.25
200/1 3 0.5 STP-24 200/1 M73326001 CR921887 0.25
TP-812 250/1 1/3 1/2 STP-24 250/1 M73327001 CR921882 0.25
300/1 1/3 1/2 50 STP-24 300/1 M73328001 CR922084 0.25

Dimensions mm
D 9
F A F H
G
TP-816

B E

I
= C =

59
STP-24
STP-24
TP-23 TP-58 TP-812 TP-816
mm mm mm mm
A 20 50 80 80
B 30 80 120 160
C 51 78 108 120
D 89 114 144 184
E 110 145 185 245
F 34 32 32 52
G 47 32 32 47
H 40 32 32 52
I 32 32 32 38
