Page 291 - Catalogue Residentiel et petit Tertiaire

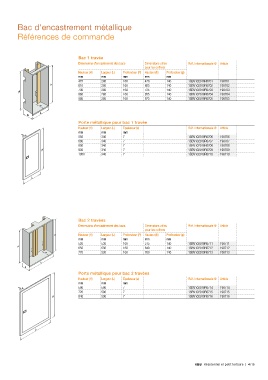

Bac d'encastrement métallique

Références de commande

Bac 1 travée
Dimensions d'encastrement des bacs Dimensions utiles Réf. Internationale @ Article
pour les coffrets
Hauteur (H) Largeur (L) Profondeur (P) Hauteur (h) Profondeur (p)
mm mm mm mm mm
475 280 160 470 140 1SBV102019R0701 190701
610 280 160 605 140 1SBV102019R0702 190702
730 280 160 725 140 1SBV102019R0703 190703
860 280 160 855 140 1SBV102019R0704 190704
980 280 160 975 140 1SBV102019R0705 190705
p

Porte métallique pour bac 1 travée
Hauteur (H) Largeur (L) Épaisseur (e) Réf. Internationale @ Article
mm mm mm
e
550 340 7 1SBV102019R0706 190706
680 340 7 1SBV102019R0707 190707
800 340 7 1SBV102019R0708 190708
930 340 7 1SBV102019R0709 190709
1050 340 7 1SBV102019R0710 190710

Bac 2 travées
Dimensions d'encastrement des bacs Dimensions utiles Réf. Internationale @ Article
pour les coffrets
Hauteur (H) Largeur (L) Profondeur (P) Hauteur (h) Profondeur (p)
mm mm mm mm mm
520 530 160 515 140 1SBV102019R0711 190711
650 530 160 640 140 1SBV102019R0712 190712
770 530 160 760 140 1SBV102019R0713 190713
p

Porte métallique pour bac 2 travées
Hauteur (H) Largeur (L) Épaisseur (e) Réf. Internationale @ Article
mm mm mm
e 590 590 7 1SBV102019R0714 190714
720 590 7 1SBV102019R0715 190715
840 590 7 1SBV102019R0716 190716

ABB Résidentiel et petit tertiaire | 4/15
