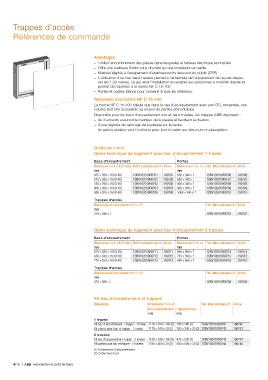

Page 292 - Catalogue Residentiel et petit Tertiaire

Trappes d'accès

Références de commande

Avantages
– Limite l'encombrement des pièces dans lesquelles le tableau électrique est installé
– Offre une meilleure finition plus discrète qu'une installation en saillie
– Matériel éligible à l'équipement d'établissements recevant du public (ERP)
– L'utilisation d'un bac deux travées permet à l'ensemble de l'équipement de ne pas dépas-
ser les 1.30 mètres, ce qui rend l'installation accessible aux personnes à mobilité réduite et
permet de répondre à la norme NF C 15-100
– Portes et cadres blancs pour convenir à tous les intérieurs.
Répondre à la norme NF C 15-100
La norme NF C 15-100 stipule que dans le cas d'un équipement avec une GTL encastrée, son
volume doit être accessible au moyen de parties démontables.
Disponible pour les bacs d'encastrement une et deux travées, les trappes ABB disposent :
– de 3 aimants assurant le maintien de la plaque et facilitant sa fixation
– d'une réglette de centrage de la plaque sur le cadre
– de pattes pliables vers l'extérieur pour fixer le cadre sur des murs en placoplâtre.

Guide de choix
Gaine technique de logement avec bac d'encastrement 1 travée
Bacs d'encastrement Portes
Dimensions H x L x P (P utile) Réf. Internationale @ Article Dimensions H x L x e Réf. Internationale @ Article
mm mm
475 x 280 x 160 (140) 1SBV102019R0701 190701 550 x 340 x 7 1SBV102019R0706 190706
610 x 280 x 160 (140) 1SBV102019R0702 190702 680 x 340 x 7 1SBV102019R0707 190707
730 x 280 x 160 (140) 1SBV102019R0703 190703 800 x 340 x 7 1SBV102019R0708 190708
860 x 280 x 160 (140) 1SBV102019R0704 190704 930 x 340 x 7 1SBV102019R0709 190709
980 x 280 x 160 (140) 1SBV102019R0705 190705 1050 x 340 x 7 1SBV102019R0710 190710
Trappes d'accès
Dimensions de recouvrement H x L x P Réf. Internationale @ Article
mm
310 x 340 x 1 1SBV102019R0737 190737

Gaine technique de logement avec bac d'encastrement 2 travées
Bacs d'encastrement Portes
Dimensions H x L x P (P utile) Réf. Internationale @ Article Dimensions H x L x e Réf. Internationale @ Article
mm mm
520 x 530 x 160 (140) 1SBV102019R0711 190711 590 x 590 x 7 1SBV102019R0714 190714
650 x 530 x 160 (140) 1SBV102019R0712 190712 720 x 590 x 7 1SBV102019R0715 190715
770 x 530 x 160 (140) 1SBV102019R0713 190713 840 x 590 x 7 1SBV102019R0716 190716
Trappes d'accès
Dimensions de recouvrement H x L x P Réf. Internationale @ Article
mm
320 x 580 x 1 1SBV102019R0739 190739

Kit bac d'encastrement et trappes
Désignation Dimensions H x L x P Réf. Internationale @ Article
Bac d'encastrement Trappe d'accès
mm mm
1 travée
Kit bac d'encastrement + trappe - 1 travée 1115 x 280 x 160 (1) 790 x 280 (1) 1SBV102019R0742 190742
Kit portes pour bac et trappe - 1 travée 1170 x 340 x 20 (2) 780 x 340 x 20 (2) 1SBV102019R0743 190743
2 travées
Kit bac d'encastrement + trappe - 2 travées 1120 x 530 x 160 (1) 845 x 530 (1) 1SBV102019R0744 190744
Kit portes pour bac et trappe - 2 travées 1195 x 580 x 20 (2) 860 x 580 x 20 (2) 1SBV102019R0745 190745
(1) Dimensions d'encastrement
(2) Cotes hors tout
